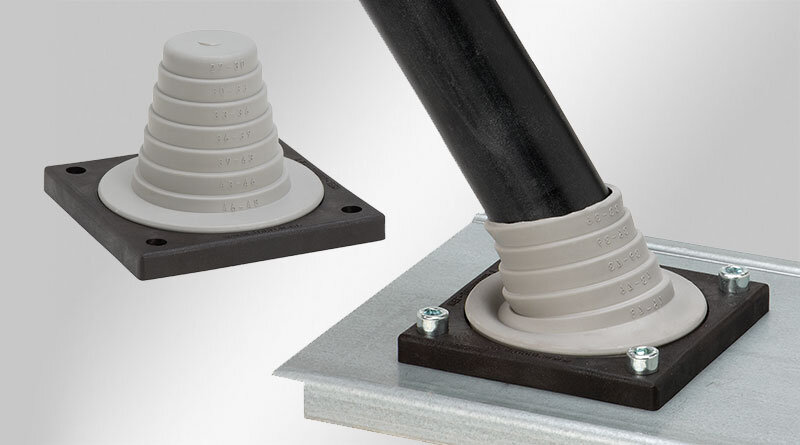

Le KEL-JUMBO flex est un système passe-câbles pour des câbles non confectionnés ayant un diamètre de 27 à 68 mm. Le KEL-JUMBO flex peut de préférence être utilisé pour introduire des câbles de puissance dans l’armoire électrique. Du fait du modèle pyramidal extrêmement souple, l’introduction et le positionnement du câble sont très simplifiés par rapport aux presse-étoupes traditionnels.
Nous recommandons de couper les joints à l´endroit suivant : Diamètre de câble en mm moins env. 25%. Le diamètre est indiqué à chaque étage de la pyramide.
Il est recommandé de soulager la traction des câbles d'alimentation.
| Protection IP (EN 60529) | IP54 |
| UL Type (UL 50E) | UL Type 12 |
| Caract. au feu | UL94-V0, auto-extinguible |
| Température | -40 C° à 100 C° |
| Matière | Élastomère Support: Polyamide |
| Type de fixation | Visser |
| Propriétés | sans halogènes, sans silicone |
| N° de cde | 42614 |
| EAN | 4251269309021 |
| Unité d'emballage | 1 |
| Type de fixation | Visser |
| Pour nombre max. de câbles | 1 |
| Diamètre max. du câble | 48 mm |
| Couleur | gris (semblable à RAL 7035) |
| Longueur | 88 mm |
| Largeur | 88 mm |
| Hauteur | 62 mm |
| Hauteur de montage | 62 mm |
| Découpe, ronde | 57,6 mm |
| Nombre de trous de vis | 4 |
| Diamètre trous de vis | 6,9 mm |
| Pour diamètres de câble | 1 x 27 - 48 mm |

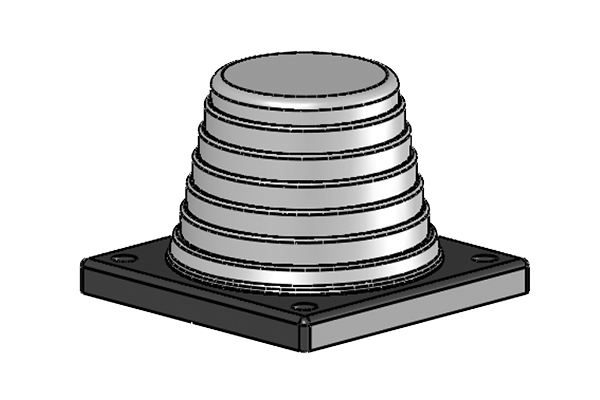

| N° de cde | 42616 |
| EAN | 4251269309038 |
| Unité d'emballage | 1 |
| Type de fixation | Visser |
| Pour nombre max. de câbles | 1 |
| Diamètre max. du câble | 68 mm |
| Couleur | gris (semblable à RAL 7035) |
| Longueur | 88 mm |
| Largeur | 88 mm |
| Hauteur | 62 mm |
| Hauteur de montage | 62 mm |
| Découpe, ronde | 75,5 mm |
| Nombre de trous de vis | 4 |
| Diamètre trous de vis | 6,9 mm |
| Pour diamètres de câble | 1 x 47 - 68 mm |
Plaques modulaires pour les fonds des armoires électriques. Convient pour plaques de fond KDR-BMP.
Le serre-câble modulaire empilable MSMC est utilisé pour une fixation facile, rapide et sûre des câbles, tuyaux et autres composants cylindriques.
Passe-câbles très flexibles pour introduire des câbles d´alimentation ayant un diamètre de 25 à 115mm.
Passe-câbles très flexibles pour introduire des câbles de 3 à 70 mm). Pour découpes metrique M25 - M85.
Membrane passe-câbles ronde à visser avec un contre-écrou pour des diamètres jusqu'à 52 mm. Spécialement pour découpes standard métrique M25 - M63.
Membrane passe-câbles ronde à clipser pour des diamètres jusqu'à 36 mm.
Supports serre-câble pour rail DIN TH 35 et profilé C 30.

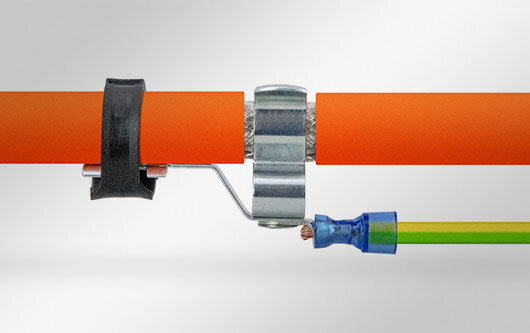

Bornes de blindage CEM montés sur cosses du câble pour conducteurs de terre.
