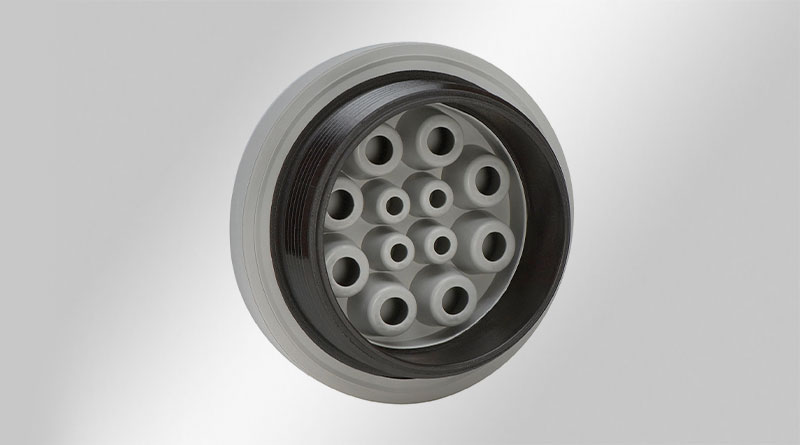

La plaque passe-câbles KEL-DPZ rond vous permet d´économiser de l´argent par rapport aux presse-étoupes traditionnels. La KEL-DPZ rond vous permet d´introduire sur une surface très réduite un grand nombre de câbles de 1.5 à 22 mm de diamètre selon IP66 / IP68 / UL Type 12/4X*.
Les KEL-DPZ rond ont été développés pour le montage sur découpes métriques. Ils sont disponibles de M25 à M63.

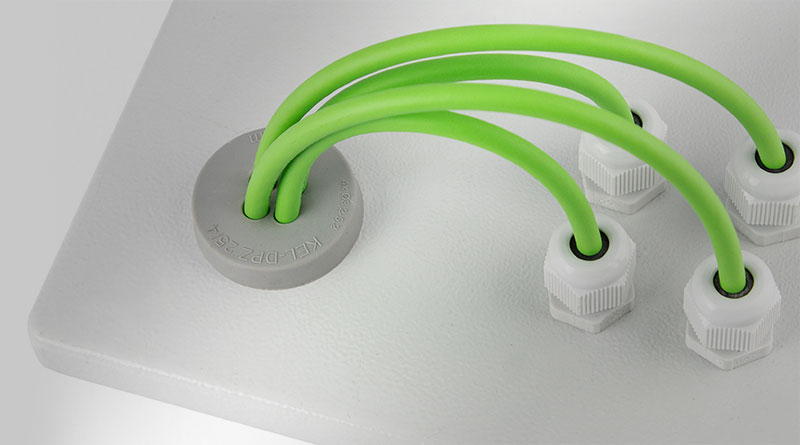

Le passage des câbles dans le KEL-DPZ rond est très simple. Il suffit de percer un petit trou dans la membrane et d´introduire les câbles ou les tuyaux pneumatiques. Un montage très facile et très rapide.

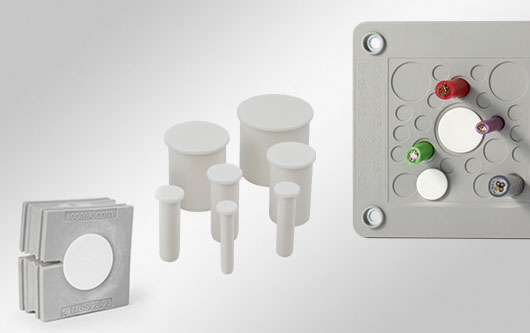

Pour boucher une membrane percée par erreur il suffit de placer un bouchon ST-B.
*4X pour usage intérieur uniquement
| Protection IP (EN 60529) | IP54, IP55, IP64, IP65, IP66, IP67, IP68 |
| UL Type (UL 50E) | UL Type 12, UL Type 4X* |
| Caract. au feu | UL94-V0, auto-extinguible |
| Température | -40 C° à 100 C° |
| Matière | Élastomère Support: Polyamide |
| Type de fixation | Vissage par contre-écrou |
| Propriétés | sans silicone, sans halogènes |
| N° de cde | 43736 |
| EAN | 4251269320439 |
| Unité d'emballage | 10 |
| Type de fixation | Vissage par contre-écrou |
| Pour nombre max. de câbles | 3 |
| Diamètre max. du câble | 6,5 mm |
| Couleur | gris (semblable à RAL 7035) |
| Hauteur | 22 mm |
| Hauteur de montage | 8 mm |
| Diamètre extérieur | 39 mm |
| Découpe, ronde | 25,3 mm |
| Découpe, métrique | M25 |
| Filetage | M25 × 1,5 |
| Longueur filetage | 14 mm |
| Pour diamètres de câble | 2 x 3.2 - 5.2 mm 1 x 3.2 - 6.5 mm |
| N° de cde | 50736 |
| EAN | 4251269320453 |
| Unité d'emballage | 10 |
| Type de fixation | Vissage par contre-écrou |
| Pour nombre max. de câbles | 3 |
| Diamètre max. du câble | 6,5 mm |
| Couleur | noir |
| Hauteur | 22 mm |
| Hauteur de montage | 8 mm |
| Diamètre extérieur | 39 mm |
| Découpe, ronde | 25,3 mm |
| Découpe, métrique | M25 |
| Filetage | M25 × 1,5 |
| Longueur filetage | 14 mm |
| Pour diamètres de câble | 2 x 3.2 - 5.2 mm 1 x 3.2 - 6.5 mm |
| N° de cde | 43737 |
| EAN | 4251269320446 |
| Unité d'emballage | 10 |
| Type de fixation | Vissage par contre-écrou |
| Pour nombre max. de câbles | 4 |
| Diamètre max. du câble | 5,2 mm |
| Couleur | gris (semblable à RAL 7035) |
| Hauteur | 22 mm |
| Hauteur de montage | 8 mm |
| Diamètre extérieur | 39 mm |

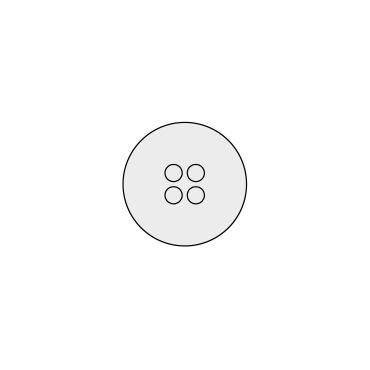

| Découpe, ronde | 25,3 mm |
| Découpe, métrique | M25 |
| Filetage | M25 × 1,5 |
| Longueur filetage | 14 mm |
| Pour diamètres de câble | 4 x 3.2 - 5.2 mm |
| N° de cde | 50737 |
| EAN | 4251269320460 |
| Unité d'emballage | 10 |
| Type de fixation | Vissage par contre-écrou |
| Pour nombre max. de câbles | 4 |
| Diamètre max. du câble | 5,2 mm |
| Couleur | noir |
| Hauteur | 22 mm |
| Hauteur de montage | 8 mm |
| Diamètre extérieur | 39 mm |
| Découpe, ronde | 25,3 mm |
| Découpe, métrique | M25 |
| Filetage | M25 × 1,5 |
| Longueur filetage | 14 mm |
| Pour diamètres de câble | 4 x 3.2 - 5.2 mm |
| N° de cde | 43732 |
| EAN | 4251269310539 |
| Unité d'emballage | 10 |
| Type de fixation | Vissage par contre-écrou |
| Pour nombre max. de câbles | 4 |
| Diamètre max. du câble | 12,5 mm |
| Couleur | gris (semblable à RAL 7035) |
| Hauteur | 22 mm |
| Hauteur de montage | 8 mm |
| Diamètre extérieur | 44 mm |
| Découpe, ronde | 32,3 mm |
| Découpe, métrique | M32 |
| Filetage | M32 × 1,5 |
| Longueur filetage | 14 mm |
| Pour diamètres de câble | 3 x 3.2 - 6.5 mm 1 x 7.2 - 12.5 mm |
| N° de cde | 50732 |
| EAN | 4251269315152 |
| Unité d'emballage | 10 |
| Type de fixation | Vissage par contre-écrou |
| Pour nombre max. de câbles | 4 |
| Diamètre max. du câble | 12,5 mm |
| Couleur | noir |
| Hauteur | 22 mm |
| Hauteur de montage | 8 mm |
| Diamètre extérieur | 44 mm |
| Découpe, ronde | 32,3 mm |
| Découpe, métrique | M32 |
| Filetage | M32 × 1,5 |
| Longueur filetage | 14 mm |
| Pour diamètres de câble | 3 x 3.2 - 6.5 mm 1 x 7.2 - 12.5 mm |
| N° de cde | 43733 |
| EAN | 4251269310546 |
| Unité d'emballage | 10 |
| Type de fixation | Vissage par contre-écrou |
| Pour nombre max. de câbles | 4 |
| Diamètre max. du câble | 9,5 mm |
| Couleur | gris (semblable à RAL 7035) |
| Hauteur | 22 mm |
| Hauteur de montage | 8 mm |
| Diamètre extérieur | 44 mm |
| Découpe, ronde | 32,3 mm |
| Découpe, métrique | M32 |
| Filetage | M32 × 1,5 |
| Longueur filetage | 14 mm |
| Pour diamètres de câble | 4 x 5 - 9.5 mm |
| N° de cde | 50733 |
| EAN | 4251269315169 |
| Unité d'emballage | 10 |
| Type de fixation | Vissage par contre-écrou |
| Pour nombre max. de câbles | 4 |
| Diamètre max. du câble | 9,5 mm |
| Couleur | noir |
| Hauteur | 22 mm |
| Hauteur de montage | 8 mm |
| Diamètre extérieur | 44 mm |
| Découpe, ronde | 32,3 mm |
| Découpe, métrique | M32 |
| Filetage | M32 × 1,5 |
| Longueur filetage | 14 mm |
| Pour diamètres de câble | 4 x 5 - 9.5 mm |
| N° de cde | 43734 |
| EAN | 4251269310553 |
| Unité d'emballage | 10 |
| Type de fixation | Vissage par contre-écrou |
| Pour nombre max. de câbles | 7 |
| Diamètre max. du câble | 6,5 mm |
| Couleur | gris (semblable à RAL 7035) |
| Hauteur | 22 mm |
| Hauteur de montage | 8 mm |
| Diamètre extérieur | 44 mm |
| Découpe, ronde | 32,3 mm |
| Découpe, métrique | M32 |
| Filetage | M32 × 1,5 |
| Longueur filetage | 14 mm |

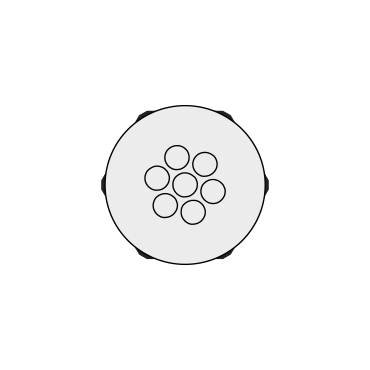

| Pour diamètres de câble | 7 x 3.2 - 6.5 mm |
| N° de cde | 50734 |
| EAN | 4251269315176 |
| Unité d'emballage | 10 |
| Type de fixation | Vissage par contre-écrou |
| Pour nombre max. de câbles | 7 |
| Diamètre max. du câble | 6,5 mm |
| Couleur | noir |
| Hauteur | 22 mm |
| Hauteur de montage | 8 mm |
| Diamètre extérieur | 44 mm |
| Découpe, ronde | 32,3 mm |
| Découpe, métrique | M32 |
| Filetage | M32 × 1,5 |
| Longueur filetage | 14 mm |
| Pour diamètres de câble | 7 x 3.2 - 6.5 mm |
| N° de cde | 43741 |
| EAN | 4251269310577 |
| Unité d'emballage | 10 |
| Type de fixation | Vissage par contre-écrou |
| Pour nombre max. de câbles | 8 |
| Diamètre max. du câble | 10,2 mm |
| Couleur | gris (semblable à RAL 7035) |
| Hauteur | 22 mm |
| Hauteur de montage | 8 mm |
| Diamètre extérieur | 52 mm |

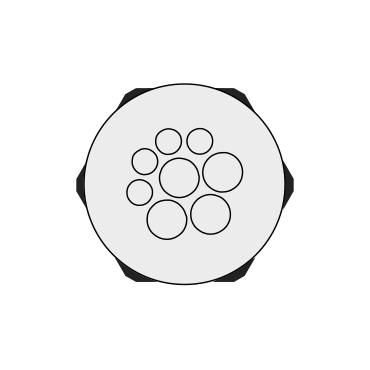

| Découpe, ronde | 40,4 mm |
| Découpe, métrique | M40 |
| Filetage | M40 × 1,5 |
| Longueur filetage | 14 mm |
| Pour diamètres de câble | 4 x 3.2 - 6.5 mm 4 x 5 - 10.2 mm |
| N° de cde | 50741 |
| EAN | 4251269315190 |
| Unité d'emballage | 10 |
| Type de fixation | Vissage par contre-écrou |
| Pour nombre max. de câbles | 8 |
| Diamètre max. du câble | 10,2 mm |
| Couleur | noir |
| Hauteur | 22 mm |
| Hauteur de montage | 8 mm |
| Diamètre extérieur | 52 mm |
| Découpe, ronde | 40,4 mm |
| Découpe, métrique | M40 |
| Filetage | M40 × 1,5 |
| Longueur filetage | 14 mm |
| Pour diamètres de câble | 4 x 3.2 - 6.5 mm 4 x 5 - 10.2 mm |
| N° de cde | 43750 |
| EAN | 4251269310584 |
| Unité d'emballage | 10 |
| Type de fixation | Vissage par contre-écrou |
| Pour nombre max. de câbles | 8 |
| Diamètre max. du câble | 12,5 mm |
| Couleur | gris (semblable à RAL 7035) |
| Hauteur | 22 mm |
| Hauteur de montage | 8 mm |
| Diamètre extérieur | 62 mm |
| Découpe, ronde | 50,4 mm |
| Découpe, métrique | M50 |
| Filetage | M50 × 1,5 |
| Longueur filetage | 14 mm |
| Pour diamètres de câble | 5 x 5 - 10.2 mm 3 x 7.2 - 12.5 mm |
| N° de cde | 50750 |
| EAN | 4251269315206 |
| Unité d'emballage | 10 |
| Type de fixation | Vissage par contre-écrou |
| Pour nombre max. de câbles | 8 |
| Diamètre max. du câble | 12,5 mm |
| Couleur | noir |
| Hauteur | 22 mm |
| Hauteur de montage | 8 mm |
| Diamètre extérieur | 62 mm |
| Découpe, ronde | 50,4 mm |
| Découpe, métrique | M50 |
| Filetage | M50 × 1,5 |
| Longueur filetage | 14 mm |
| Pour diamètres de câble | 5 x 5 - 10.2 mm 3 x 7.2 - 12.5 mm |
| N° de cde | 43751 |
| EAN | 4251269310591 |
| Unité d'emballage | 10 |
| Type de fixation | Vissage par contre-écrou |
| Pour nombre max. de câbles | 10 |
| Diamètre max. du câble | 22,2 mm |
| Couleur | gris (semblable à RAL 7035) |
| Hauteur | 22 mm |
| Hauteur de montage | 8 mm |
| Diamètre extérieur | 62 mm |
| Découpe, ronde | 50,4 mm |
| Découpe, métrique | M50 |
| Filetage | M50 × 1,5 |
| Longueur filetage | 14 mm |
| Pour diamètres de câble | 7 x 3.2 - 6.5 mm 2 x 5 - 10.2 mm 1 x 16 - 22.2 mm |
| N° de cde | 50751 |
| EAN | 4251269315213 |
| Unité d'emballage | 10 |
| Type de fixation | Vissage par contre-écrou |
| Pour nombre max. de câbles | 10 |
| Diamètre max. du câble | 22,2 mm |
| Couleur | noir |
| Hauteur | 22 mm |
| Hauteur de montage | 8 mm |
| Diamètre extérieur | 62 mm |
| Découpe, ronde | 50,4 mm |
| Découpe, métrique | M50 |
| Filetage | M50 × 1,5 |
| Longueur filetage | 14 mm |
| Pour diamètres de câble | 7 x 3.2 - 6.5 mm 2 x 5 - 10.2 mm 1 x 16 - 22.2 mm |
| N° de cde | 43752 |
| EAN | 4251269310607 |
| Unité d'emballage | 10 |
| Type de fixation | Vissage par contre-écrou |
| Pour nombre max. de câbles | 12 |
| Diamètre max. du câble | 10,2 mm |
| Couleur | gris (semblable à RAL 7035) |
| Hauteur | 22 mm |
| Hauteur de montage | 8 mm |
| Diamètre extérieur | 62 mm |
| Découpe, ronde | 50,4 mm |
| Découpe, métrique | M50 |
| Filetage | M50 × 1,5 |
| Longueur filetage | 14 mm |
| Pour diamètres de câble | 4 x 3.2 - 6.5 mm 8 x 5 - 10.2 mm |
| N° de cde | 50752 |
| EAN | 4251269315220 |
| Unité d'emballage | 10 |
| Type de fixation | Vissage par contre-écrou |
| Pour nombre max. de câbles | 12 |
| Diamètre max. du câble | 10,2 mm |
| Couleur | noir |
| Hauteur | 22 mm |
| Hauteur de montage | 8 mm |
| Diamètre extérieur | 62 mm |
| Découpe, ronde | 50,4 mm |
| Découpe, métrique | M50 |
| Filetage | M50 × 1,5 |
| Longueur filetage | 14 mm |
| Pour diamètres de câble | 4 x 3.2 - 6.5 mm 8 x 5 - 10.2 mm |
| N° de cde | 43758 |
| EAN | 4251269310621 |
| Unité d'emballage | 10 |
| Type de fixation | Vissage par contre-écrou |
| Pour nombre max. de câbles | 19 |
| Diamètre max. du câble | 6,5 mm |
| Couleur | gris (semblable à RAL 7035) |
| Hauteur | 22 mm |
| Hauteur de montage | 8 mm |
| Diamètre extérieur | 62 mm |
| Découpe, ronde | 50,4 mm |
| Découpe, métrique | M50 |
| Filetage | M50 × 1,5 |
| Longueur filetage | 14 mm |

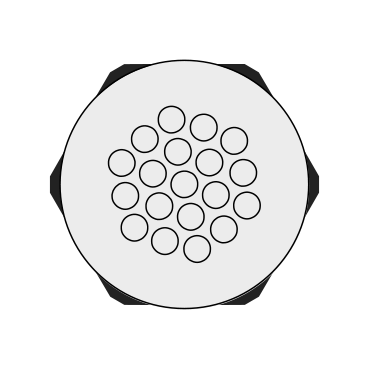

| Pour diamètres de câble | 19 x 3.2 - 6.5 mm |
| N° de cde | 50758 |
| EAN | 4251269315244 |
| Unité d'emballage | 10 |
| Type de fixation | Vissage par contre-écrou |
| Pour nombre max. de câbles | 19 |
| Diamètre max. du câble | 6,5 mm |
| Couleur | noir |
| Hauteur | 22 mm |
| Hauteur de montage | 8 mm |
| Diamètre extérieur | 62 mm |
| Découpe, ronde | 50,4 mm |
| Découpe, métrique | M50 |
| Filetage | M50 × 1,5 |
| Longueur filetage | 14 mm |
| Pour diamètres de câble | 19 x 3.2 - 6.5 mm |
| N° de cde | 43756 |
| EAN | 4251269310614 |
| Unité d'emballage | 10 |
| Type de fixation | Vissage par contre-écrou |
| Pour nombre max. de câbles | 78 |
| Diamètre max. du câble | 5 mm |
| Couleur | gris (semblable à RAL 7035) |
| Hauteur | 22 mm |
| Hauteur de montage | 8 mm |
| Diamètre extérieur | 62 mm |
| Découpe, ronde | 50,4 mm |
| Découpe, métrique | M50 |
| Filetage | M50 × 1,5 |
| Longueur filetage | 14 mm |
| Pour diamètres de câble | 76 x 1.5 - 2.6 mm 2 x 2.5 - 5 mm |
| N° de cde | 50756 |
| EAN | 4251269315237 |
| Unité d'emballage | 10 |
| Type de fixation | Vissage par contre-écrou |
| Pour nombre max. de câbles | 78 |
| Diamètre max. du câble | 5 mm |
| Couleur | noir |
| Hauteur | 22 mm |
| Hauteur de montage | 8 mm |
| Diamètre extérieur | 62 mm |
| Découpe, ronde | 50,4 mm |
| Découpe, métrique | M50 |
| Filetage | M50 × 1,5 |
| Longueur filetage | 14 mm |
| Pour diamètres de câble | 76 x 1.5 - 2.6 mm 2 x 2.5 - 5 mm |
| N° de cde | 43760 |
| EAN | 4251269310638 |
| Unité d'emballage | 10 |
| Type de fixation | Vissage par contre-écrou |
| Pour nombre max. de câbles | 9 |
| Diamètre max. du câble | 22,2 mm |
| Couleur | gris (semblable à RAL 7035) |
| Hauteur | 22 mm |
| Hauteur de montage | 8 mm |
| Diamètre extérieur | 75 mm |
| Découpe, ronde | 63,4 mm |
| Découpe, métrique | M63 |
| Filetage | M63 × 1,5 |
| Longueur filetage | 14 mm |
| Pour diamètres de câble | 1 x 3.2 - 6.5 mm 3 x 5 - 10.2 mm 4 x 9 - 16.2 mm 1 x 16 - 22.2 mm |
| N° de cde | 50760 |
| EAN | 4251269315251 |
| Unité d'emballage | 10 |
| Type de fixation | Vissage par contre-écrou |
| Pour nombre max. de câbles | 9 |
| Diamètre max. du câble | 22,2 mm |
| Couleur | noir |
| Hauteur | 22 mm |
| Hauteur de montage | 8 mm |
| Diamètre extérieur | 75 mm |
| Découpe, ronde | 63,4 mm |
| Découpe, métrique | M63 |
| Filetage | M63 × 1,5 |
| Longueur filetage | 14 mm |
| Pour diamètres de câble | 1 x 3.2 - 6.5 mm 3 x 5 - 10.2 mm 4 x 9 - 16.2 mm 1 x 16 - 22.2 mm |
| N° de cde | 43761 |
| EAN | 4251269310645 |
| Unité d'emballage | 10 |
| Type de fixation | Vissage par contre-écrou |
| Pour nombre max. de câbles | 13 |
| Diamètre max. du câble | 16,2 mm |
| Couleur | gris (semblable à RAL 7035) |
| Hauteur | 22 mm |
| Hauteur de montage | 8 mm |
| Diamètre extérieur | 75 mm |
| Découpe, ronde | 63,4 mm |
| Découpe, métrique | M63 |
| Filetage | M63 × 1,5 |
| Longueur filetage | 14 mm |
| Pour diamètres de câble | 4 x 3.2 - 6.5 mm 4 x 5 - 10.2 mm 5 x 9 - 16.2 mm |
| N° de cde | 50761 |
| EAN | 4251269315268 |
| Unité d'emballage | 10 |
| Type de fixation | Vissage par contre-écrou |
| Pour nombre max. de câbles | 13 |
| Diamètre max. du câble | 16,2 mm |
| Couleur | noir |
| Hauteur | 22 mm |
| Hauteur de montage | 8 mm |
| Diamètre extérieur | 75 mm |
| Découpe, ronde | 63,4 mm |
| Découpe, métrique | M63 |
| Filetage | M63 × 1,5 |
| Longueur filetage | 14 mm |
| Pour diamètres de câble | 4 x 3.2 - 6.5 mm 4 x 5 - 10.2 mm 5 x 9 - 16.2 mm |
| N° de cde | 43762 |
| EAN | 4251269310652 |
| Unité d'emballage | 10 |
| Type de fixation | Vissage par contre-écrou |
| Pour nombre max. de câbles | 14 |
| Diamètre max. du câble | 10,2 mm |
| Couleur | gris (semblable à RAL 7035) |
| Hauteur | 22 mm |
| Hauteur de montage | 8 mm |
| Diamètre extérieur | 75 mm |
| Découpe, ronde | 63,4 mm |
| Découpe, métrique | M63 |
| Filetage | M63 × 1,5 |
| Longueur filetage | 14 mm |
| Pour diamètres de câble | 14 x 5 - 10.2 mm |
| N° de cde | 50762 |
| EAN | 4251269315275 |
| Unité d'emballage | 10 |
| Type de fixation | Vissage par contre-écrou |
| Pour nombre max. de câbles | 14 |
| Diamètre max. du câble | 10,2 mm |
| Couleur | noir |
| Hauteur | 22 mm |
| Hauteur de montage | 8 mm |
| Diamètre extérieur | 75 mm |
| Découpe, ronde | 63,4 mm |
| Découpe, métrique | M63 |
| Filetage | M63 × 1,5 |
| Longueur filetage | 14 mm |
| Pour diamètres de câble | 14 x 5 - 10.2 mm |
| N° de cde | 43763 |
| EAN | 4251269310669 |
| Unité d'emballage | 10 |
| Type de fixation | Vissage par contre-écrou |
| Pour nombre max. de câbles | 35 |
| Diamètre max. du câble | 6,5 mm |
| Couleur | gris (semblable à RAL 7035) |
| Hauteur | 22 mm |
| Hauteur de montage | 8 mm |
| Diamètre extérieur | 75 mm |
| Découpe, ronde | 63,4 mm |
| Découpe, métrique | M63 |
| Filetage | M63 × 1,5 |
| Longueur filetage | 14 mm |

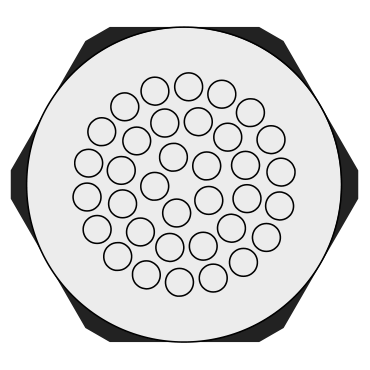

| Pour diamètres de câble | 35 x 3.2 - 6.5 mm |
| N° de cde | 50763 |
| EAN | 4251269315282 |
| Unité d'emballage | 10 |
| Type de fixation | Vissage par contre-écrou |
| Pour nombre max. de câbles | 35 |
| Diamètre max. du câble | 6,5 mm |
| Couleur | noir |
| Hauteur | 22 mm |
| Hauteur de montage | 8 mm |
| Diamètre extérieur | 75 mm |
| Découpe, ronde | 63,4 mm |
| Découpe, métrique | M63 |
| Filetage | M63 × 1,5 |
| Longueur filetage | 14 mm |
| Pour diamètres de câble | 35 x 3.2 - 6.5 mm |
Convainquez-vous du montage simple et rapide de nos produits.
Regardez la vidéo de montage!
Trouvez toujours le bons cadres et joints pour votre entrée de câble!
Manchons fileté sur mesure pour presse-étoupes et membranes passe-câbles avec filetage M32, M50 ou M63.
Les bagues de recouvrement ont un diamètre extérieur de 150 mm et un découpe centrale de 32,5 mm, 50,5 mm ou 63,5 mm pour accueillir le manchon fileté, le passe-câbles ou le presse-étoupes.
Bouchons ST-B sont utilisés pour fermer les joints passe-câbles et les membranes déjà percés dans les plaques passe-câbles.
Contre-écrous hexagonaux standard, écrous divisbles pour gaines et écrous hexagonaux spéciaux pour faire passer des connecteurs mâles SUB-D et PROFIBUS.
Poinçons ronds pour des découpes M16 - M85 et PG 16 qui conviennent pour des presse-étoupes et des passe-câbles ronds.
Plaque passe-câble ronde à encliqueter ou à visser avec un contre-écrou. Spécialement pour découpes standard métrique M25 - M63.
Membrane passe-câbles ronde à visser avec un contre-écrou pour des diamètres jusqu'à 52 mm. Spécialement pour découpes standard métrique M25 - M63.
Plaque passe-câble hygiénique spécialement pour découpes standard métrique M32 - M63.

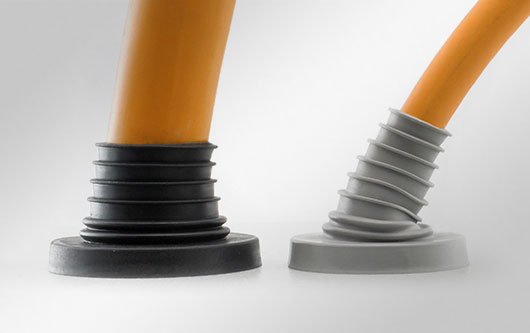

Passe-câbles très flexibles pour introduire des câbles de 3 à 70 mm). Pour découpes metrique M25 - M85.

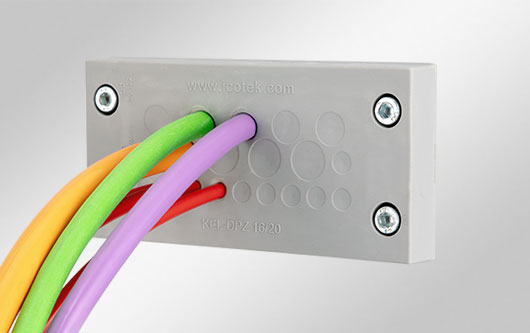

Plaque passe-câble pour introduire jusqu'à 121 câbles sans connecteurs.
Plaque passe-câble avec augmentation du soulagement de la tension des câbles élevée.

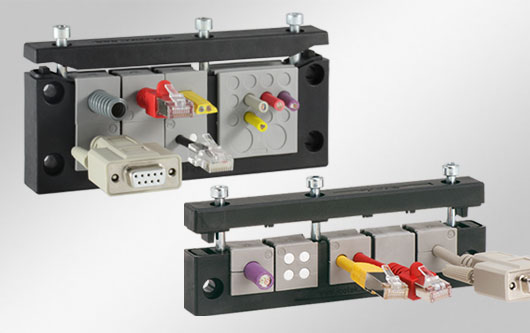

Cadres passe-câble IP54 (certifié) pour découpes des connecteurs industriels. Convient pour la série des joints KT.

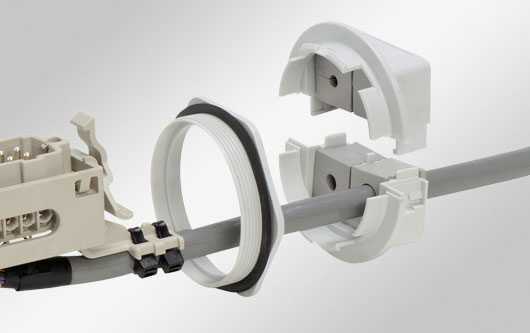

Presse-étoupes divisibles à clipser pour des découpes métriques M32 / M40 / M63. Convient pour la série des joints KT.
Joints d'adaptation avec taraudages métriques pour le montage de connecteurs circulaires.
Plaques passe-câbles à brosse divisibles pour l'installation ultérieure autour des câbles.

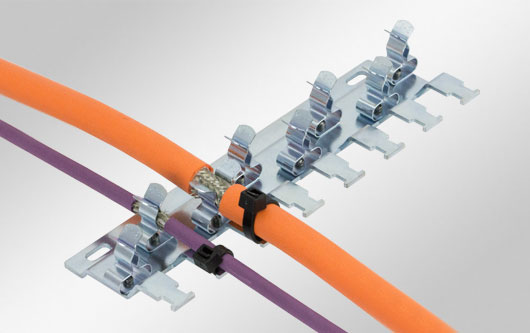

Pieds de fixation et blindage CEM en série qui permettent de fixer jusqu'à 12 câbles.
Poinçons ronds M16 | M20 | M25 | M32 | M40 | M50 | M63 pour des tôles d'acier jusqu’à 3 mm.
