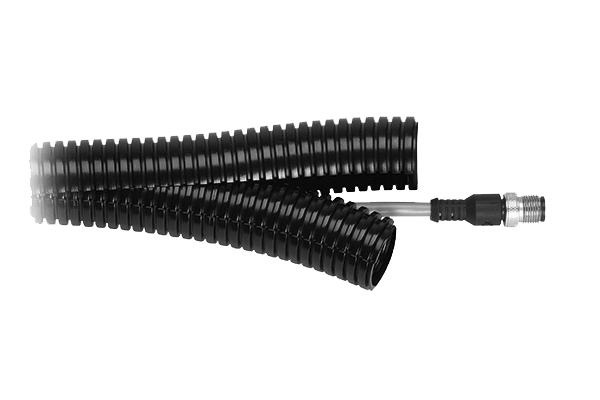

CONFiX™ WST Gaines de protection fendues

pour câbles avec connecteur

Commandez un échantillon gratuit

Les gaines de la série CONFiX™ WST conviennent très bien au montage de câbles pré confectionnés ou à l´installation ultérieure des câbles.

En combinaison avec le presse étoupe KVT-W90 à clipser et les joints KT, tout diamètre de gaine entre 2 et 35 mm peut être utilisé.

Il est possible de commander des longueurs personnalisées.

Exemple de numéro de commande:

Longueur = 1.500mm --> N° de Cde 31200.01500

Toutes les gaines sont livrables au mètre (il y a un repères tous les 0,5 m)

Télécharger le PDF

Commandez un échantillon gratuit

Spécifications

Température	-40 C° à 105 C°
Matière	Polypropylène
Propriétés	Résistance aux UV

Avantages

Montage simple de câbles pré confectionnés, réparation de systèmes existants

Types et tailles de produits

CONFiX™ WST

CONFiX™ WST NW 10

N° de cde	31200.xxxxx
Unité d'emballage	1
Taille nominale	NW 10
Diamètre extérieur	13,6 mm
Diamètre intérieur	8,7 mm
Rayon de courbure (statique)	25 mm

disponible

Demander

CONFiX™ WST NW 14

N° de cde	31210.xxxxx
Unité d'emballage	1
Taille nominale	NW 14
Diamètre extérieur	18,5 mm
Diamètre intérieur	12,5 mm
Rayon de courbure (statique)	35 mm
Convient pour CONFiX FWS	31410, 31411

disponible

Demander

CONFiX™ WST NW 16

N° de cde	31215.xxxxx
Unité d'emballage	1
Taille nominale	NW 16
Diamètre extérieur	21,5 mm
Diamètre intérieur	16 mm
Rayon de courbure (statique)	40 mm
Convient pour CONFiX FWS	31413, 31414

disponible

Demander

CONFiX™ WST NW 20

N° de cde	31220.xxxxx
Unité d'emballage	1
Taille nominale	NW 20
Diamètre extérieur	25,5 mm
Diamètre intérieur	19,5 mm
Rayon de courbure (statique)	45 mm

disponible

Demander

CONFiX™ WST NW 23

N° de cde	31230.xxxxx
Unité d'emballage	1
Taille nominale	NW 23
Diamètre extérieur	31 mm
Diamètre intérieur	24,2 mm
Rayon de courbure (statique)	50 mm
Convient pour CONFiX FWS	31416, 31417

disponible

Demander

CONFiX™ WST NW 29

N° de cde	31235.xxxxx
Unité d'emballage	1
Taille nominale	NW 29
Diamètre extérieur	35,5 mm
Diamètre intérieur	27,3 mm
Rayon de courbure (statique)	90 mm
Convient pour CONFiX FWS	31419, 31420

disponible

Demander

CONFiX™ WST NW 37

N° de cde	31240.xxxxx
Unité d'emballage	1
Taille nominale	NW 37
Diamètre extérieur	41,4 mm
Diamètre intérieur	31 mm
Rayon de courbure (statique)	110 mm
Convient pour CONFiX FWS	31422, 31423

disponible

Demander

CONFiX™ WST NW 45

N° de cde	31250.xxxxx
Unité d'emballage	1
Taille nominale	NW 45
Diamètre extérieur	54 mm
Diamètre intérieur	42,7 mm
Rayon de courbure (statique)	130 mm
Convient pour CONFiX FWS	31425, 31426

disponible

Demander

CONFiX™ WST NW 70

N° de cde	31260.xxxxx
Unité d'emballage	1
Taille nominale	NW 70
Diamètre extérieur	79,8 mm
Diamètre intérieur	66,5 mm
Rayon de courbure (statique)	190 mm

disponible

Demander
