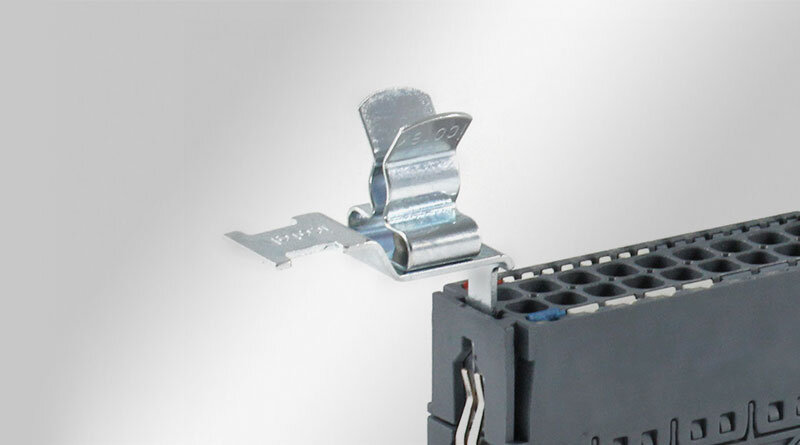

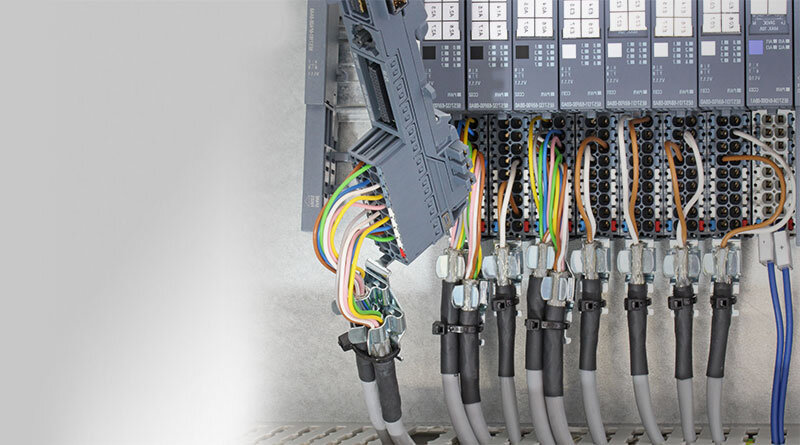

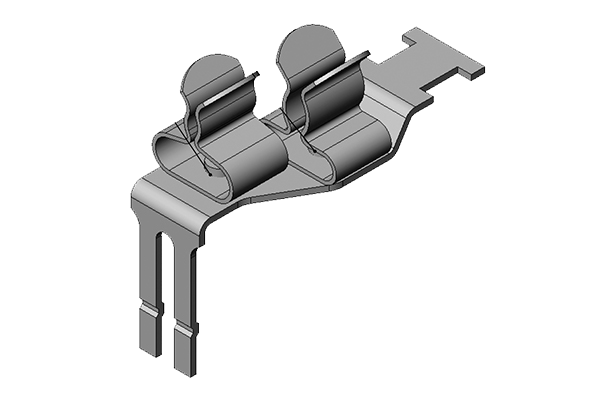

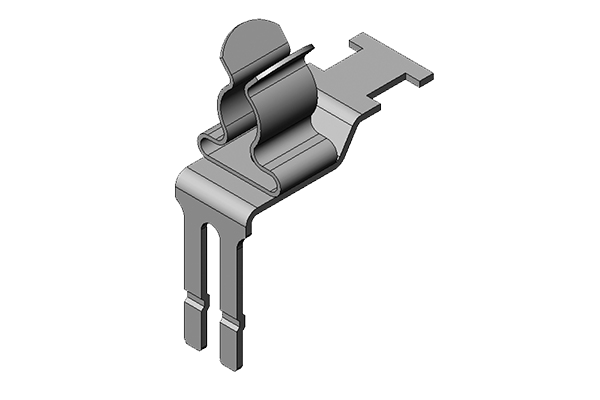

Les bornes de blindage CEM sont utilisées partout où le blindage des câbles doit être relié individuellement au potentiel de masse. Les bornes de blindage assurent un raccordement sûr et simple du blindage du câble. Les bornes de blindages enfichables STFZ avec système d’amarrage sont compatibles pour différents appareils de plusieurs fabricants. Le STFZ2 double s’utilise pour les modules d’entrée/sortie analogiques conçus pour deux actionneurs/capteurs.
Bosch Rexroth: Modules alignés IP 20
Phoenix contact: Bornes 1.4 et 2.4 utilisées en tant que terre de tous les modules INLINE
Pilz: Bornes de blindage 13 et 23 de tous les modules PSSu
Siemens: Bornes 4 et 8 utilisées en tant que terre de tous les modules ET200S ainsi que
les bornes de terre supplémentaires des blocs terminaux.
TURCK: BL20 I/O système
VIPA: Bornes 4 et 8 qui ne sont pas utilisées de tous les modules SLIO
WAGO: Bornes 4 et 8 utilisées en tant que terre de tous les WAGO I/O système 750
Rockwell Automation / Allen-Bradley: Série 1734

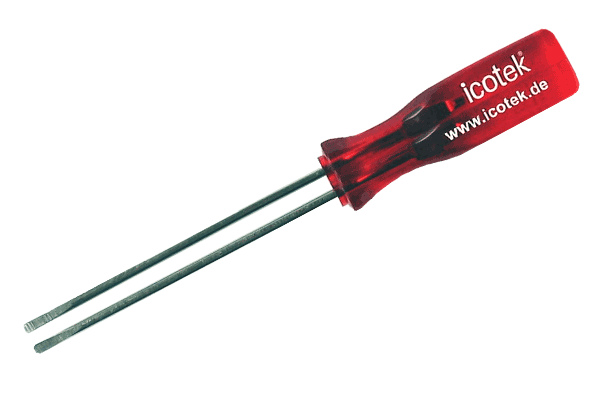

L’outil STFZ I/O facilite le montage / démontage du pied STFZ.

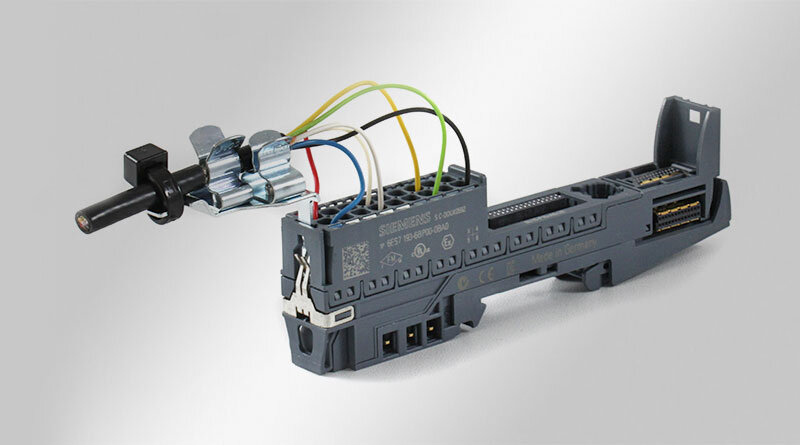

Siemens: SIMATIC ET 200SP
BECKHOFF: EL 3122, ES 3122, ES 9100, ES 9410, KL 1114, KS 2134
| Matière | Borne de blindage: Acier à ressort galvanisé Pied à pression: Acier galvanisé |
| Type de fixation | Enclencher |
| Lieu de montage | Peripheriemodule |
| Propriétés | résistant aux vibrations |
| N° de cde | 37512.1 |
| EAN | 4251269305696 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Peripheriemodule |
| Nombre de bornes | 1 |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage (pos. 1) | 1,5 mm |
| Diam. max. de blindage (pos. 1) | 3 mm |
| Longueur | 26,5 mm |
| Largeur | 11,8 mm |
| Hauteur | 32,9 mm |

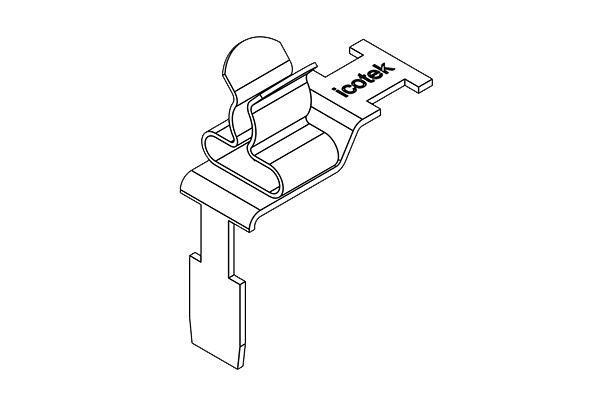

| N° de cde | 37512.2 |
| EAN | 4251269305702 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Peripheriemodule |
| Nombre de bornes | 1 |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage (pos. 1) | 3 mm |
| Diam. max. de blindage (pos. 1) | 6 mm |
| Longueur | 26,5 mm |
| Largeur | 11,8 mm |
| Hauteur | 33,6 mm |

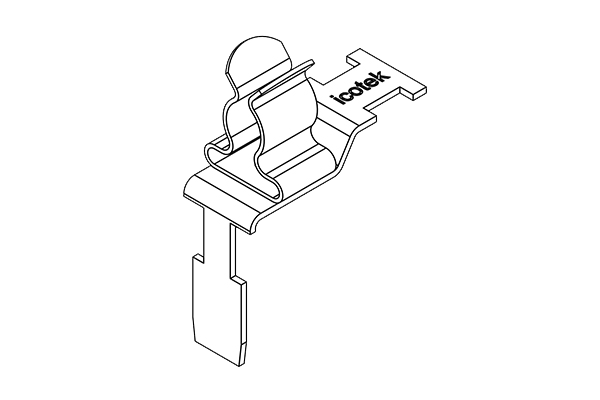

| N° de cde | 37512.3 |
| EAN | 4251269305719 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Peripheriemodule |
| Nombre de bornes | 1 |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage (pos. 1) | 6 mm |
| Diam. max. de blindage (pos. 1) | 8 mm |
| Longueur | 26,5 mm |
| Largeur | 11,8 mm |
| Hauteur | 35 mm |

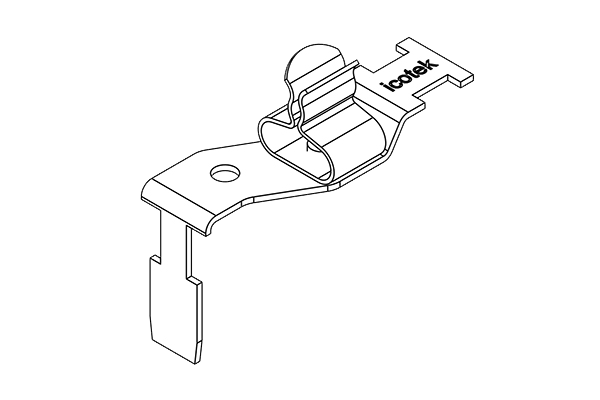

| N° de cde | 37507.01 |
| EAN | 4251269305511 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Peripheriemodule |
| Nombre de bornes | 1 |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage (pos. 2) | 1,5 mm |
| Diam. max. de blindage (pos. 2) | 3 mm |
| Longueur | 36,5 mm |
| Largeur | 15,9 mm |
| Hauteur | 32,9 mm |

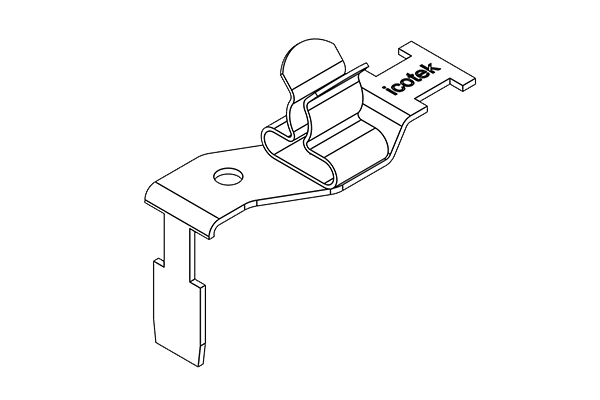

| N° de cde | 37507.02 |
| EAN | 4251269305528 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Peripheriemodule |
| Nombre de bornes | 1 |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage (pos. 2) | 3 mm |
| Diam. max. de blindage (pos. 2) | 6 mm |
| Longueur | 36,5 mm |
| Largeur | 15,9 mm |
| Hauteur | 33,6 mm |

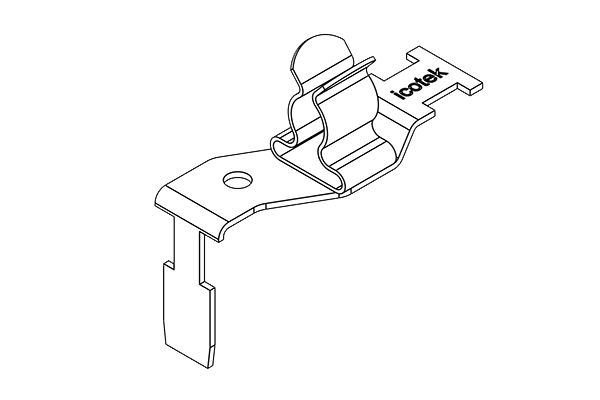

| N° de cde | 37507.03 |
| EAN | 4251269305535 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Peripheriemodule |
| Nombre de bornes | 1 |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage (pos. 2) | 6 mm |
| Diam. max. de blindage (pos. 2) | 8 mm |
| Longueur | 36,5 mm |
| Largeur | 15,9 mm |
| Hauteur | 35 mm |

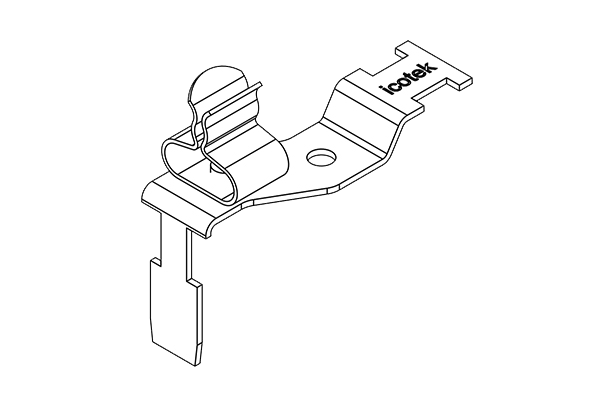

| N° de cde | 37507.10 |
| EAN | 4251269305542 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Peripheriemodule |
| Nombre de bornes | 1 |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage (pos. 1) | 1,5 mm |
| Diam. max. de blindage (pos. 1) | 3 mm |
| Longueur | 36,5 mm |
| Largeur | 15,9 mm |
| Hauteur | 32,9 mm |

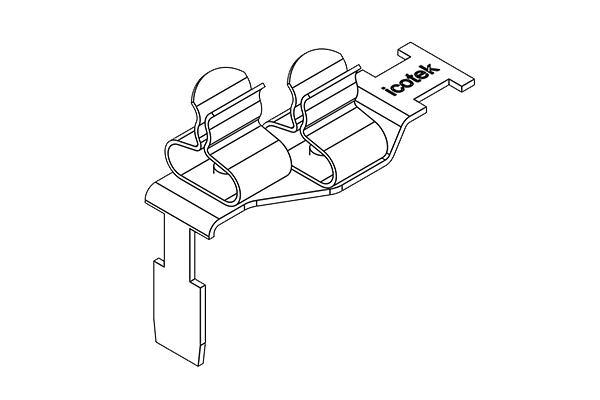

| N° de cde | 37507.11 |
| EAN | 4251269305559 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Peripheriemodule |
| Nombre de bornes | 2 |
| Pour nombre max. de câbles | 2 |
| Diam. min. de blindage (pos. 1) | 1,5 mm |
| Diam. max. de blindage (pos. 1) | 3 mm |
| Diam. min. de blindage (pos. 2) | 1,5 mm |
| Diam. max. de blindage (pos. 2) | 3 mm |
| Longueur | 36,5 mm |
| Largeur | 15,9 mm |
| Hauteur | 32,9 mm |

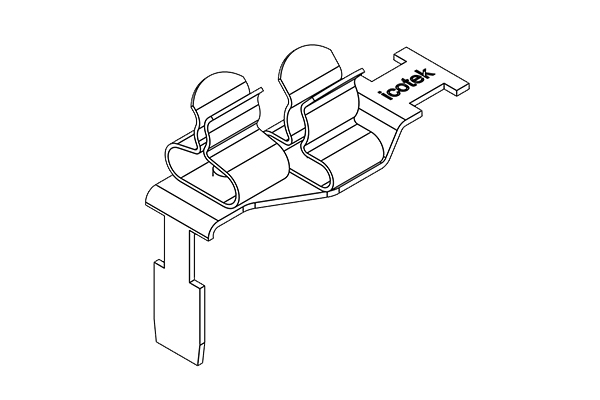

| N° de cde | 37507.12 |
| EAN | 4251269305566 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Peripheriemodule |
| Nombre de bornes | 2 |
| Pour nombre max. de câbles | 2 |
| Diam. min. de blindage (pos. 1) | 1,5 mm |
| Diam. max. de blindage (pos. 1) | 3 mm |
| Diam. min. de blindage (pos. 2) | 3 mm |
| Diam. max. de blindage (pos. 2) | 6 mm |
| Longueur | 36,5 mm |
| Largeur | 16,8 mm |
| Hauteur | 33,6 mm |

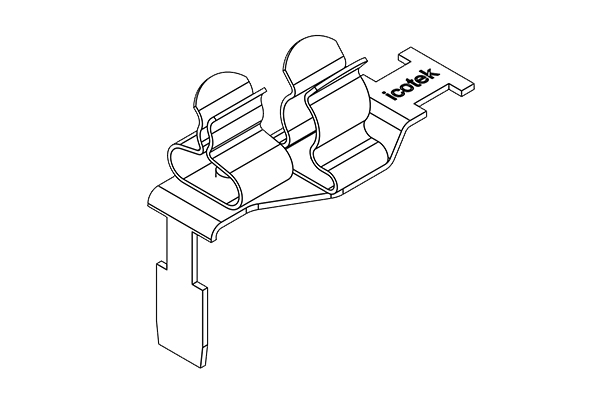

| N° de cde | 37507.13 |
| EAN | 4251269305573 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Peripheriemodule |
| Nombre de bornes | 2 |
| Pour nombre max. de câbles | 2 |
| Diam. min. de blindage (pos. 1) | 1,5 mm |
| Diam. max. de blindage (pos. 1) | 3 mm |
| Diam. min. de blindage (pos. 2) | 6 mm |
| Diam. max. de blindage (pos. 2) | 8 mm |
| Longueur | 36,5 mm |
| Largeur | 16,8 mm |
| Hauteur | 35 mm |

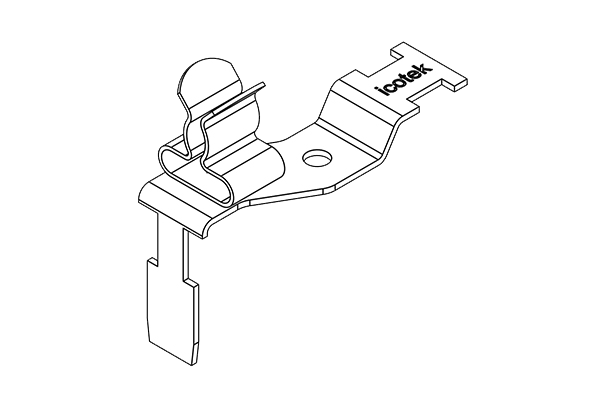

| N° de cde | 37507.20 |
| EAN | 4251269305580 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Peripheriemodule |
| Nombre de bornes | 1 |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage (pos. 1) | 3 mm |
| Diam. max. de blindage (pos. 1) | 6 mm |
| Longueur | 36,5 mm |
| Largeur | 15,9 mm |
| Hauteur | 33,6 mm |

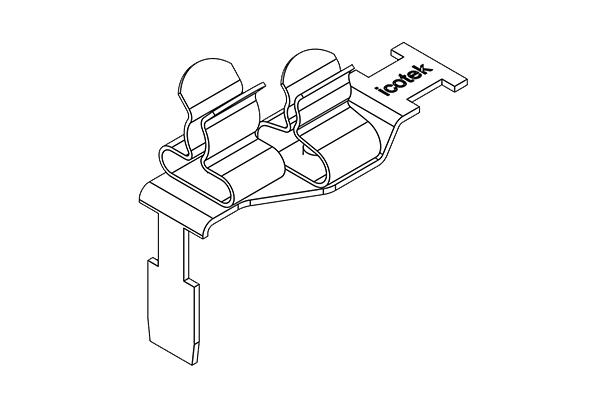

| N° de cde | 37507.21 |
| EAN | 4251269305597 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Peripheriemodule |
| Nombre de bornes | 2 |
| Pour nombre max. de câbles | 2 |
| Diam. min. de blindage (pos. 1) | 3 mm |
| Diam. max. de blindage (pos. 1) | 6 mm |
| Diam. min. de blindage (pos. 2) | 1,5 mm |
| Diam. max. de blindage (pos. 2) | 3 mm |
| Longueur | 36,5 mm |
| Largeur | 16,8 mm |
| Hauteur | 33,6 mm |

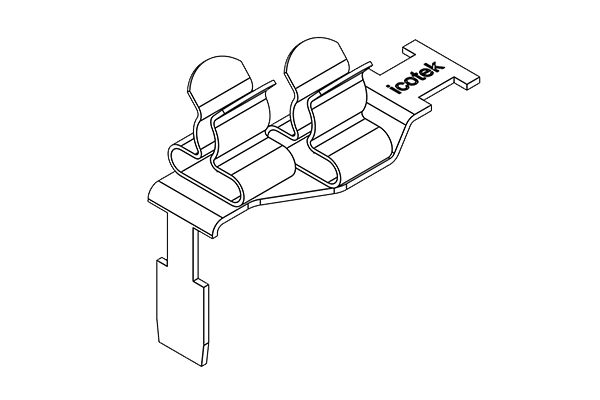

| N° de cde | 37507.22 |
| EAN | 4251269305603 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Peripheriemodule |
| Nombre de bornes | 2 |
| Pour nombre max. de câbles | 2 |
| Diam. min. de blindage (pos. 1) | 3 mm |
| Diam. max. de blindage (pos. 1) | 6 mm |
| Diam. min. de blindage (pos. 2) | 3 mm |
| Diam. max. de blindage (pos. 2) | 6 mm |
| Longueur | 36,5 mm |
| Largeur | 16,8 mm |
| Hauteur | 33,6 mm |

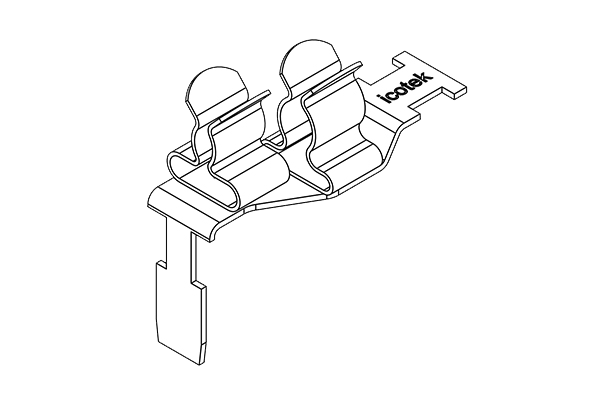

| N° de cde | 37507.23 |
| EAN | 4251269305610 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Peripheriemodule |
| Nombre de bornes | 2 |
| Pour nombre max. de câbles | 2 |
| Diam. min. de blindage (pos. 1) | 3 mm |
| Diam. max. de blindage (pos. 1) | 6 mm |
| Diam. min. de blindage (pos. 2) | 6 mm |
| Diam. max. de blindage (pos. 2) | 8 mm |
| Longueur | 36,5 mm |
| Largeur | 16,8 mm |
| Hauteur | 35 mm |

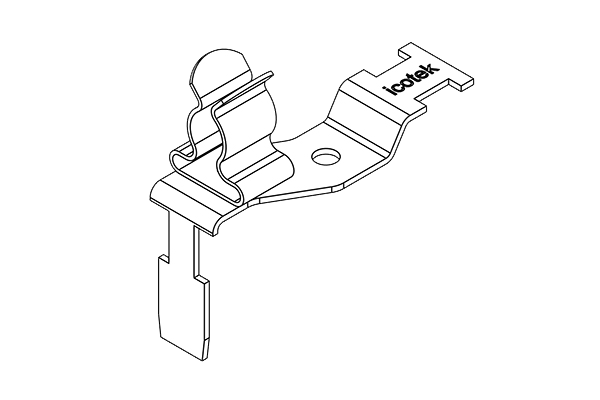

| N° de cde | 37507.30 |
| EAN | 4251269305627 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Peripheriemodule |
| Nombre de bornes | 1 |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage (pos. 1) | 6 mm |
| Diam. max. de blindage (pos. 1) | 8 mm |
| Longueur | 36,5 mm |
| Largeur | 15,9 mm |
| Hauteur | 35 mm |

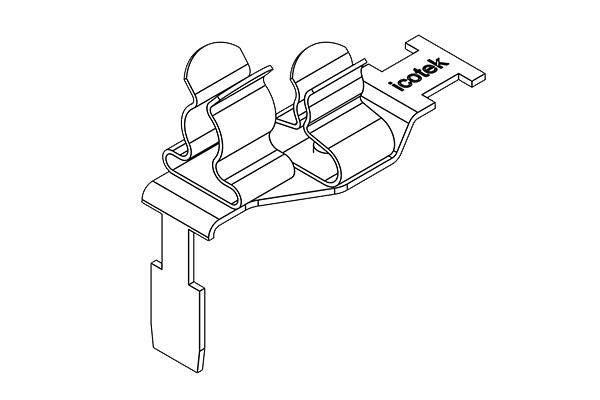

| N° de cde | 37507.31 |
| EAN | 4251269305634 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Peripheriemodule |
| Nombre de bornes | 2 |
| Pour nombre max. de câbles | 2 |
| Diam. min. de blindage (pos. 1) | 6 mm |
| Diam. max. de blindage (pos. 1) | 8 mm |
| Diam. min. de blindage (pos. 2) | 1,5 mm |
| Diam. max. de blindage (pos. 2) | 3 mm |
| Longueur | 36,5 mm |
| Largeur | 16,8 mm |
| Hauteur | 35 mm |

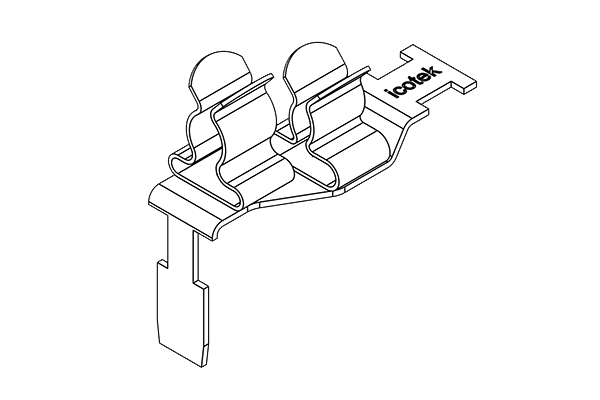

| N° de cde | 37507.32 |
| EAN | 4251269305641 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Peripheriemodule |
| Nombre de bornes | 2 |
| Pour nombre max. de câbles | 2 |
| Diam. min. de blindage (pos. 1) | 6 mm |
| Diam. max. de blindage (pos. 1) | 8 mm |
| Diam. min. de blindage (pos. 2) | 3 mm |
| Diam. max. de blindage (pos. 2) | 6 mm |
| Longueur | 36,5 mm |
| Largeur | 16,8 mm |
| Hauteur | 35 mm |

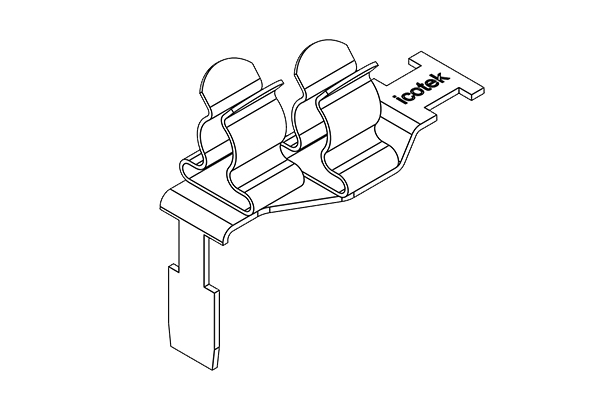

| N° de cde | 37507.33 |
| EAN | 4251269305658 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Peripheriemodule |
| Nombre de bornes | 2 |
| Pour nombre max. de câbles | 2 |
| Diam. min. de blindage (pos. 1) | 6 mm |
| Diam. max. de blindage (pos. 1) | 8 mm |
| Diam. min. de blindage (pos. 2) | 6 mm |
| Diam. max. de blindage (pos. 2) | 8 mm |
| Longueur | 36,5 mm |
| Largeur | 16,8 mm |
| Hauteur | 35 mm |

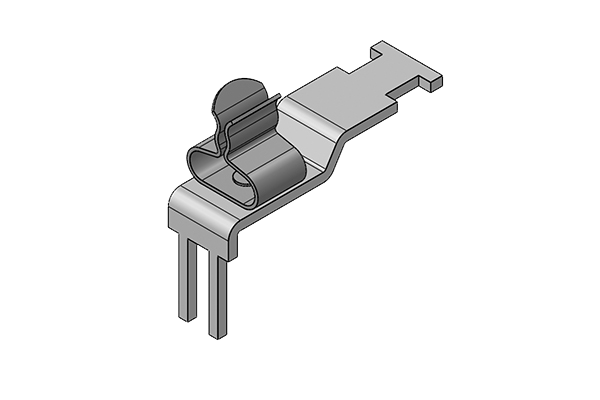

| N° de cde | 37514.1 |
| EAN | 4251269305726 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Peripheriemodule |
| Nombre de bornes | 1 |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage (pos. 1) | 1,5 mm |
| Diam. max. de blindage (pos. 1) | 3 mm |
| Longueur | 35,5 mm |
| Largeur | 11,8 mm |
| Hauteur | 29,9 mm |

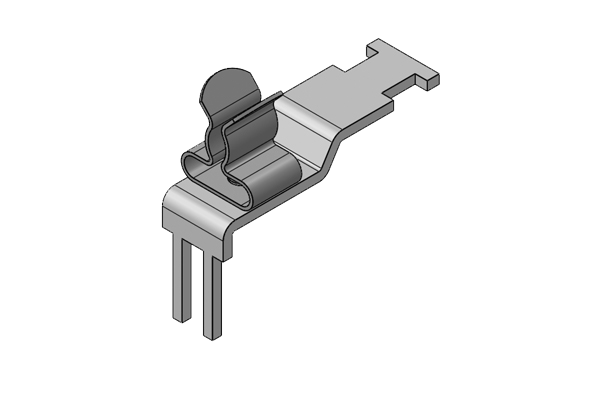

| N° de cde | 37514.2 |
| EAN | 4251269305733 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Peripheriemodule |
| Nombre de bornes | 1 |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage (pos. 1) | 3 mm |
| Diam. max. de blindage (pos. 1) | 6 mm |
| Longueur | 35,5 mm |
| Largeur | 11,8 mm |
| Hauteur | 30,6 mm |

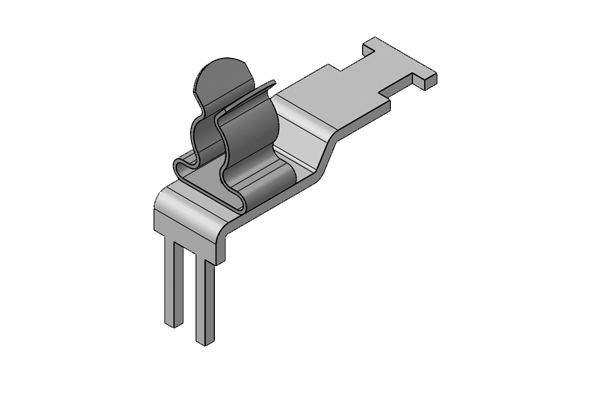

| N° de cde | 37514.3 |
| EAN | 4251269305740 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Peripheriemodule |
| Nombre de bornes | 1 |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage (pos. 1) | 6 mm |
| Diam. max. de blindage (pos. 1) | 8 mm |
| Longueur | 35,5 mm |
| Largeur | 11,8 mm |
| Hauteur | 31,6 mm |

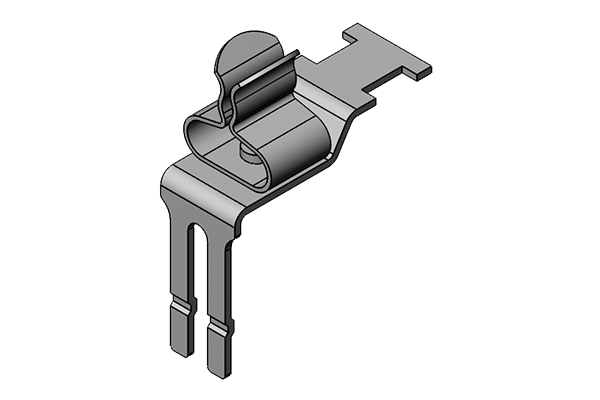

| N° de cde | 37510.1 |
| EAN | 4251269305665 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Peripheriemodule |
| Nombre de bornes | 1 |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage (pos. 1) | 1,5 mm |
| Diam. max. de blindage (pos. 1) | 3 mm |
| Longueur | 26,5 mm |
| Largeur | 11,8 mm |
| Hauteur | 32,9 mm |

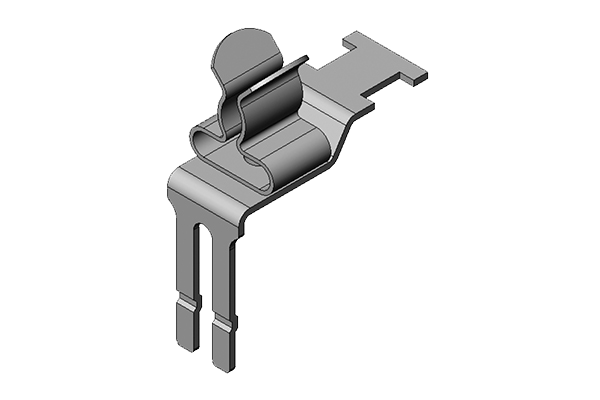

| N° de cde | 37510.2 |
| EAN | 4251269305672 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Peripheriemodule |
| Nombre de bornes | 1 |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage (pos. 1) | 3 mm |
| Diam. max. de blindage (pos. 1) | 6 mm |
| Longueur | 26,5 mm |
| Largeur | 11,8 mm |
| Hauteur | 33,6 mm |
| N° de cde | 37510.3 |
| EAN | 4251269305689 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Peripheriemodule |
| Nombre de bornes | 1 |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage (pos. 1) | 6 mm |
| Diam. max. de blindage (pos. 1) | 8 mm |
| Longueur | 26,5 mm |
| Largeur | 11,8 mm |
| Hauteur | 35 mm |

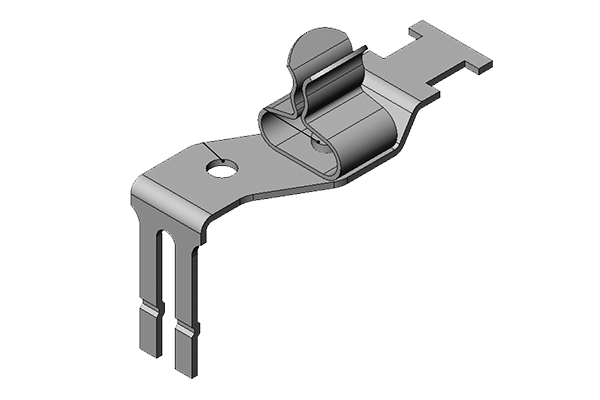

| N° de cde | 37505.01 |
| EAN | 4251269305368 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Peripheriemodule |
| Nombre de bornes | 1 |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage (pos. 2) | 1,5 mm |
| Diam. max. de blindage (pos. 2) | 3 mm |
| Longueur | 36 mm |
| Largeur | 16 mm |
| Hauteur | 33 mm |

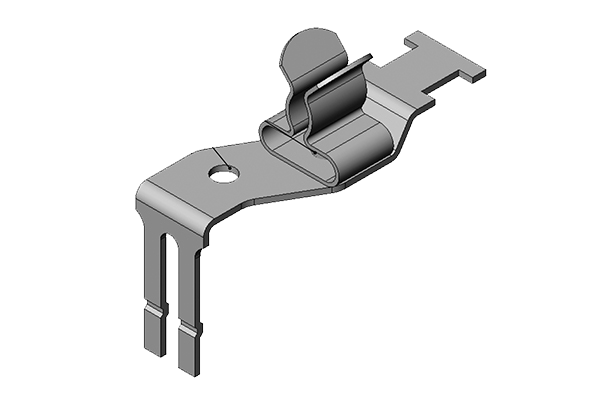

| N° de cde | 37505.02 |
| EAN | 4251269305375 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Peripheriemodule |
| Nombre de bornes | 1 |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage (pos. 2) | 3 mm |
| Diam. max. de blindage (pos. 2) | 6 mm |
| Longueur | 36 mm |
| Largeur | 16 mm |
| Hauteur | 34 mm |

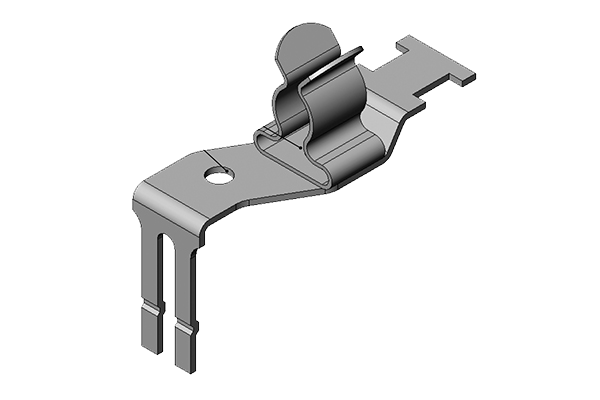

| N° de cde | 37505.03 |
| EAN | 4251269305382 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Peripheriemodule |
| Nombre de bornes | 1 |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage (pos. 2) | 6 mm |
| Diam. max. de blindage (pos. 2) | 8 mm |
| Longueur | 36 mm |
| Largeur | 16 mm |
| Hauteur | 35 mm |

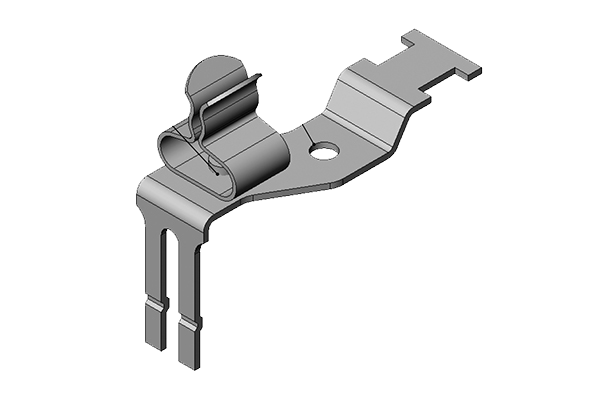

| N° de cde | 37505.10 |
| EAN | 4251269305399 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Peripheriemodule |
| Nombre de bornes | 1 |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage (pos. 1) | 1,5 mm |
| Diam. max. de blindage (pos. 1) | 3 mm |
| Longueur | 36 mm |
| Largeur | 16 mm |
| Hauteur | 33 mm |

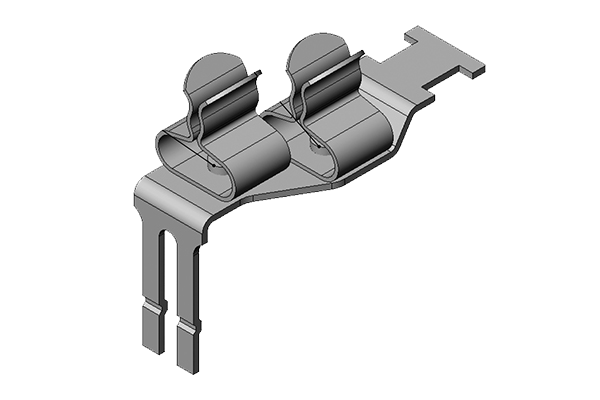

| N° de cde | 37505.11 |
| EAN | 4251269305405 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Peripheriemodule |
| Nombre de bornes | 2 |
| Pour nombre max. de câbles | 2 |
| Diam. min. de blindage (pos. 1) | 1,5 mm |
| Diam. max. de blindage (pos. 1) | 3 mm |
| Diam. min. de blindage (pos. 2) | 1,5 mm |
| Diam. max. de blindage (pos. 2) | 3 mm |
| Longueur | 36 mm |
| Largeur | 17 mm |
| Hauteur | 33 mm |
| N° de cde | 37505.12 |
| EAN | 4251269305412 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Peripheriemodule |
| Nombre de bornes | 2 |
| Pour nombre max. de câbles | 2 |
| Diam. min. de blindage (pos. 1) | 1,5 mm |
| Diam. max. de blindage (pos. 1) | 3 mm |
| Diam. min. de blindage (pos. 2) | 3 mm |
| Diam. max. de blindage (pos. 2) | 6 mm |
| Longueur | 36 mm |
| Largeur | 17 mm |
| Hauteur | 34 mm |

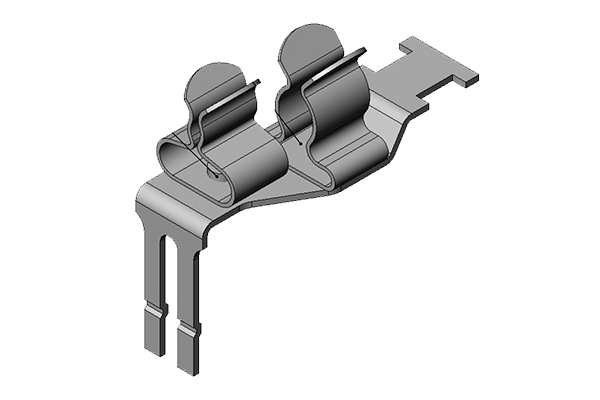

| N° de cde | 37505.13 |
| EAN | 4251269305429 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Peripheriemodule |
| Nombre de bornes | 2 |
| Pour nombre max. de câbles | 2 |
| Diam. min. de blindage (pos. 1) | 1,5 mm |
| Diam. max. de blindage (pos. 1) | 3 mm |
| Diam. min. de blindage (pos. 2) | 6 mm |
| Diam. max. de blindage (pos. 2) | 8 mm |
| Longueur | 36 mm |
| Largeur | 17 mm |
| Hauteur | 35 mm |

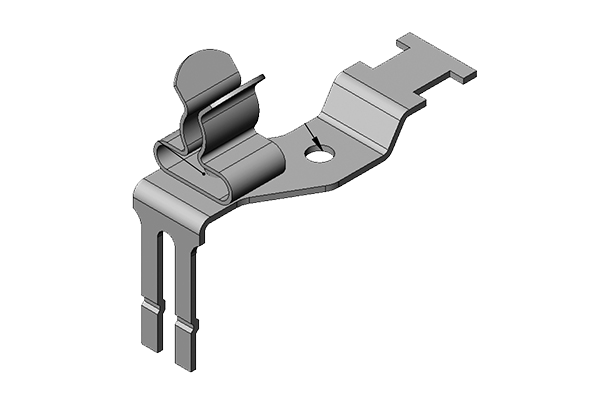

| N° de cde | 37505.20 |
| EAN | 4251269305436 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Peripheriemodule |
| Nombre de bornes | 1 |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage (pos. 1) | 3 mm |
| Diam. max. de blindage (pos. 1) | 6 mm |
| Longueur | 36 mm |
| Largeur | 16 mm |
| Hauteur | 34 mm |

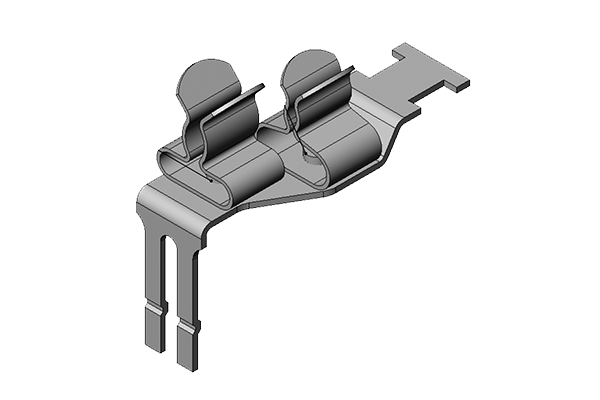

| N° de cde | 37505.21 |
| EAN | 4251269305443 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Peripheriemodule |
| Nombre de bornes | 2 |
| Pour nombre max. de câbles | 2 |
| Diam. min. de blindage (pos. 1) | 3 mm |
| Diam. max. de blindage (pos. 1) | 6 mm |
| Diam. min. de blindage (pos. 2) | 1,5 mm |
| Diam. max. de blindage (pos. 2) | 3 mm |
| Longueur | 36 mm |
| Largeur | 17 mm |
| Hauteur | 34 mm |

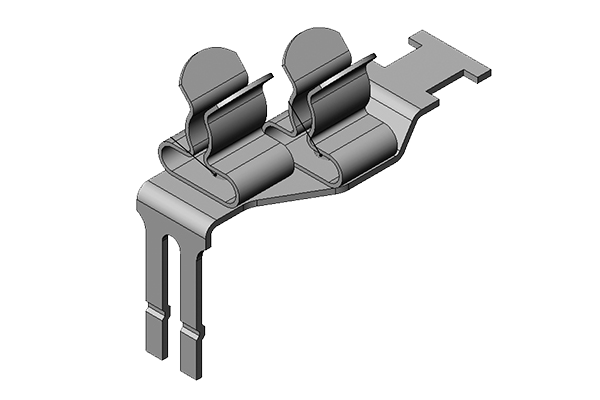

| N° de cde | 37505.22 |
| EAN | 4251269305450 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Peripheriemodule |
| Nombre de bornes | 2 |
| Pour nombre max. de câbles | 2 |
| Diam. min. de blindage (pos. 1) | 3 mm |
| Diam. max. de blindage (pos. 1) | 6 mm |
| Diam. min. de blindage (pos. 2) | 3 mm |
| Diam. max. de blindage (pos. 2) | 6 mm |
| Longueur | 36 mm |
| Largeur | 17 mm |
| Hauteur | 34 mm |

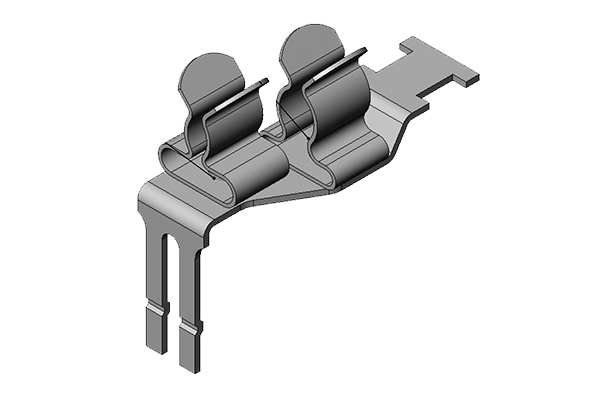

| N° de cde | 37505.23 |
| EAN | 4251269305467 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Peripheriemodule |
| Nombre de bornes | 2 |
| Pour nombre max. de câbles | 2 |
| Diam. min. de blindage (pos. 1) | 3 mm |
| Diam. max. de blindage (pos. 1) | 6 mm |
| Diam. min. de blindage (pos. 2) | 6 mm |
| Diam. max. de blindage (pos. 2) | 8 mm |
| Longueur | 36 mm |
| Largeur | 17 mm |
| Hauteur | 35 mm |

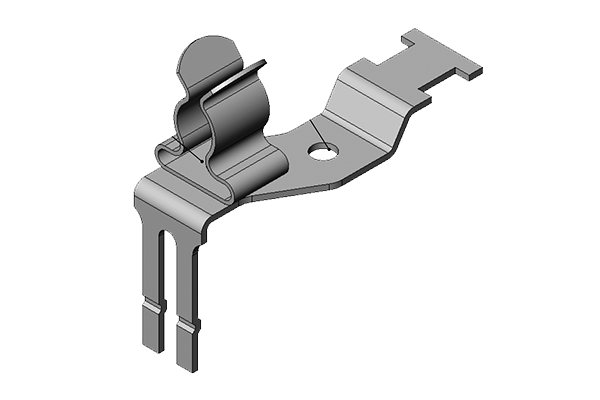

| N° de cde | 37505.30 |
| EAN | 4251269305474 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Peripheriemodule |
| Nombre de bornes | 1 |
| Pour nombre max. de câbles | 1 |
| Diam. min. de blindage (pos. 1) | 6 mm |
| Diam. max. de blindage (pos. 1) | 8 mm |
| Longueur | 36 mm |
| Largeur | 16 mm |
| Hauteur | 35 mm |

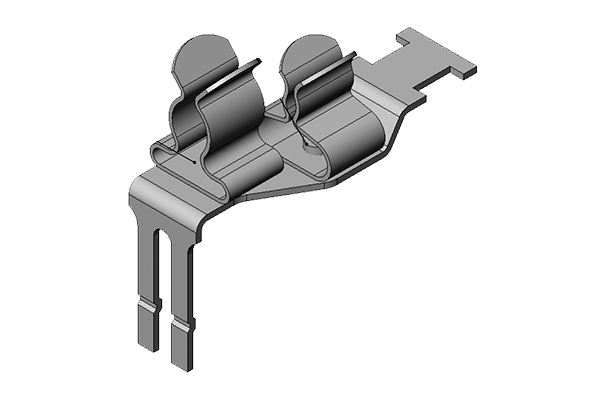

| N° de cde | 37505.31 |
| EAN | 4251269305481 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Peripheriemodule |
| Nombre de bornes | 2 |
| Pour nombre max. de câbles | 2 |
| Diam. min. de blindage (pos. 1) | 6 mm |
| Diam. max. de blindage (pos. 1) | 8 mm |
| Diam. min. de blindage (pos. 2) | 1,5 mm |
| Diam. max. de blindage (pos. 2) | 3 mm |
| Longueur | 36 mm |
| Largeur | 17 mm |
| Hauteur | 35 mm |
| N° de cde | 37505.32 |
| EAN | 4251269305498 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Peripheriemodule |
| Nombre de bornes | 2 |
| Pour nombre max. de câbles | 2 |
| Diam. min. de blindage (pos. 1) | 6 mm |
| Diam. max. de blindage (pos. 1) | 8 mm |
| Diam. min. de blindage (pos. 2) | 3 mm |
| Diam. max. de blindage (pos. 2) | 6 mm |
| Longueur | 36 mm |
| Largeur | 17 mm |
| Hauteur | 35 mm |

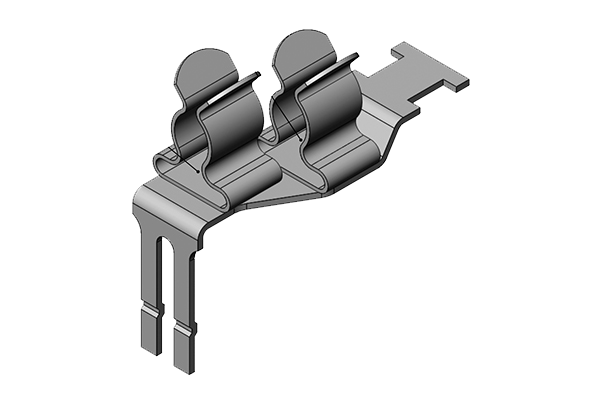

| N° de cde | 37505.33 |
| EAN | 4251269305504 |
| Unité d'emballage | 10 |
| Type de fixation | Enclencher |
| Lieu de montage | Peripheriemodule |
| Nombre de bornes | 2 |
| Pour nombre max. de câbles | 2 |
| Diam. min. de blindage (pos. 1) | 6 mm |
| Diam. max. de blindage (pos. 1) | 8 mm |
| Diam. min. de blindage (pos. 2) | 6 mm |
| Diam. max. de blindage (pos. 2) | 8 mm |
| Longueur | 36 mm |
| Largeur | 17 mm |
| Hauteur | 35 mm |
| N° de cde | 61430 |
| Unité d'emballage | 1 |
| Type de fixation | Enclencher |
| Lieu de montage | Peripheriemodule |
Convainquez-vous du montage simple et rapide de nos produits.
Regardez la vidéo de montage!
Les serre-câbles Velcro sont une alternative extraordinaire aux colliers de serrage traditionnels. Réutilisables plusieurs fois.
Supports serre-câble pour rail DIN TH 35 et profilé C 30.
Plaques passe-câbles à brosse divisibles pour l'installation ultérieure autour des câbles.
Joint d'adaptation plein (basé sur KT grand) pour taraudages et découpes personnalisés.
Cadres passe-câble IP54 (certifié) divisibles au milieu pour découpes des connecteurs industriels. Convient pour la série des joints KT.
Plaques d'obturation en plastique pour des découpes qui ne sont déjà ou plus utilisées.
