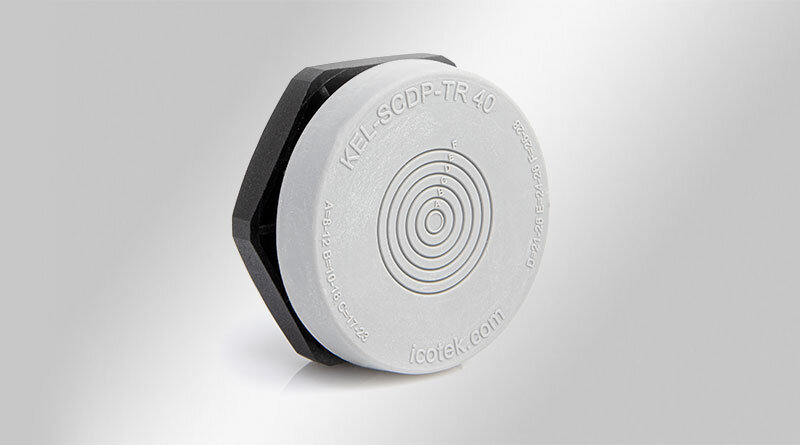

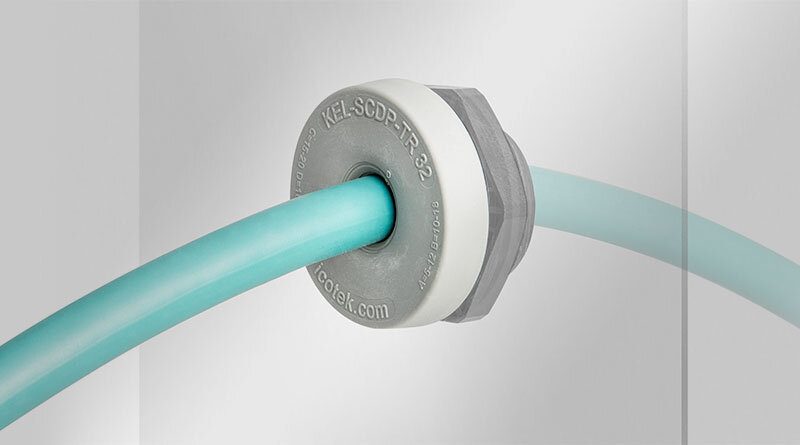

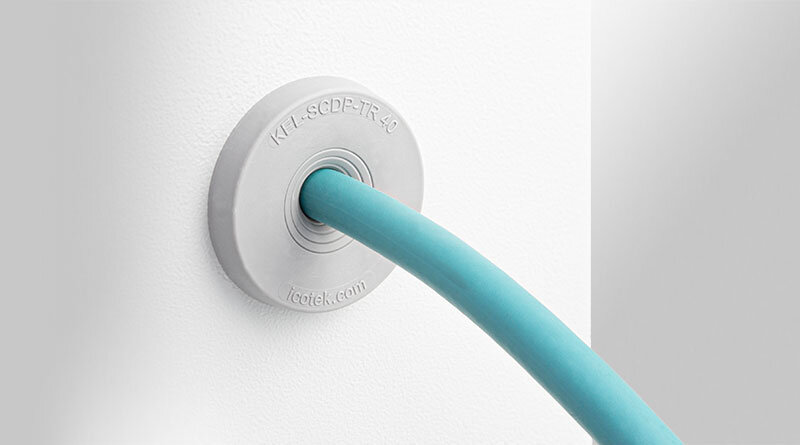

Mit der KEL-SCDP-TR Kabeldurchführungsplatte lassen sich einzelne Leitungen ohne Stecker einführen und bis IP65 abdichten. Der einzigartige Vorteil liegt beim sehr großen Dichtbereich.

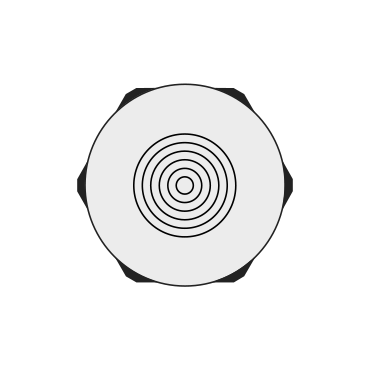

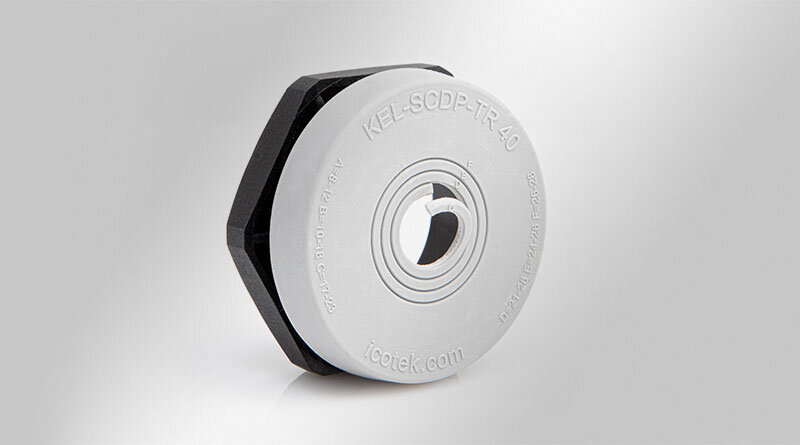

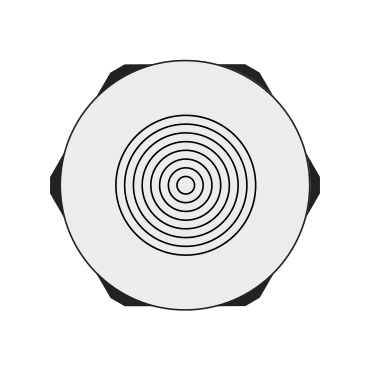

Je nach Leitungs-/Schlauchdurchmesser lassen sich die Dichtrillen auf den benötigten Dichtbereich sehr einfach abschälen. Hierzu wird lediglich ein kleines Loch zwischen den Ringen gestochen. Anschließend kann der entsprechende Ring abgezogen werden. Vorteil dieses „Schälprinzips“ ist, dass der ausgeschälte Bereich stets rund ist und somit sehr gut abdichtet.
Die KEL-SCDP-TR verfügt über ein integriertes metrisches Gewinde von M25 bis M63. Hierdurch können Standardausbrüche wie für herkömmliche Kabelverschraubungen verwendet werden.

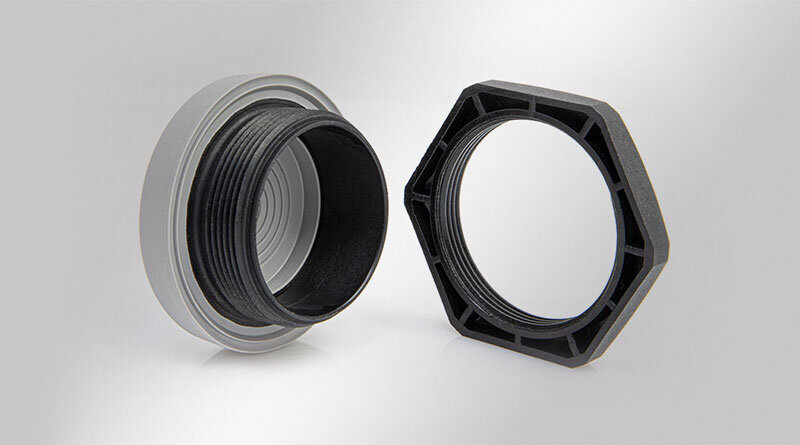

Die Kabeldurchführungsplatte KEL-SCDP-TR wird mit einer Gegenmutter verschraubt. Eine passende Gegenmutter ist im Lieferumfang enthalten.

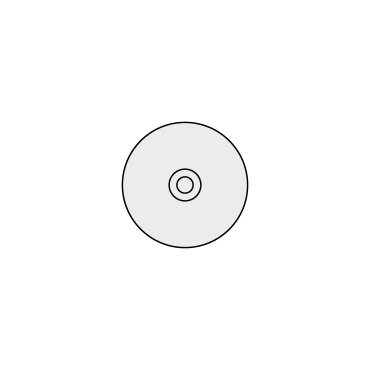

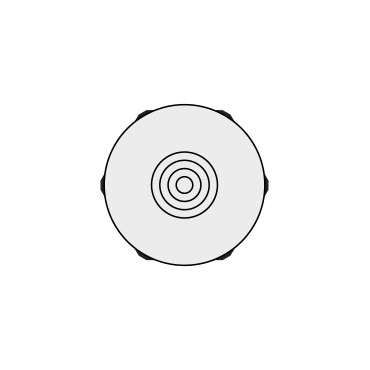

| Schutzart IP (EN 60529) | IP54, IP55, IP64, IP65 |
| Temperaturbereich | -40 C° bis 100 C° |
| Material | Elastomer Grundträger: Polyamid |
| Montageart | Verschrauben mit Gegenmutter |
| Eigenschaften | silikonfrei, halogenfrei |
| Artikelnummer | 44070 |
| EAN | 85472000 |
| Verpackungseinheit | 10 |
| Montageart | Verschrauben mit Gegenmutter |
| Für max. Anzahl Leitungen | 1 |
| Max. Kabeldurchmesser | 17 mm |
| Höhe | 22 mm |
| Aufbauhöhe | 8 mm |
| Außendurchmesser | 39 mm |
| Ausbruchgröße, rund | 25,3 mm |
| Ausbruchgröße, metrisch | M25 |
| Gewinde | M25 × 1,5 |
| Gewindelänge | 14 mm |
| Klemmbereich | 1 x 5 - 17 mm |
| Artikelnummer | 44071 |
| EAN | 4251269328954 |
| Verpackungseinheit | 10 |
| Montageart | Verschrauben mit Gegenmutter |
| Für max. Anzahl Leitungen | 1 |
| Max. Kabeldurchmesser | 23 mm |
| Höhe | 22 mm |
| Aufbauhöhe | 8 mm |
| Außendurchmesser | 44 mm |
| Ausbruchgröße, rund | 32,3 mm |
| Ausbruchgröße, metrisch | M32 |
| Gewinde | M32 × 1,5 |
| Gewindelänge | 14 mm |
| Klemmbereich | 1 x 5 - 23 mm |
| Artikelnummer | 44072 |
| EAN | 4251269328961 |
| Verpackungseinheit | 10 |
| Montageart | Verschrauben mit Gegenmutter |
| Für max. Anzahl Leitungen | 1 |
| Max. Kabeldurchmesser | 28 mm |
| Höhe | 22 mm |
| Aufbauhöhe | 8 mm |
| Außendurchmesser | 52 mm |
| Ausbruchgröße, rund | 40,4 mm |
| Ausbruchgröße, metrisch | M40 |
| Gewinde | M40 × 1,5 |
| Gewindelänge | 14 mm |
| Klemmbereich | 1 x 8 - 28 mm |
| Artikelnummer | 44073 |
| EAN | 4251269328978 |
| Verpackungseinheit | 10 |
| Montageart | Verschrauben mit Gegenmutter |
| Für max. Anzahl Leitungen | 1 |
| Max. Kabeldurchmesser | 38 mm |
| Höhe | 22 mm |
| Aufbauhöhe | 8 mm |
| Außendurchmesser | 62 mm |
| Ausbruchgröße, rund | 50,4 mm |
| Ausbruchgröße, metrisch | M50 |
| Gewinde | M50 × 1,5 |
| Gewindelänge | 14 mm |
| Klemmbereich | 1 x 8 - 38 mm |

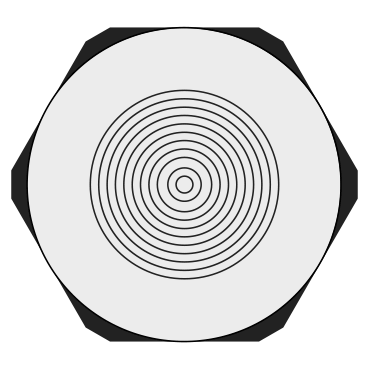

| Artikelnummer | 44074 |
| EAN | 4251269328985 |
| Verpackungseinheit | 10 |
| Montageart | Verschrauben mit Gegenmutter |
| Für max. Anzahl Leitungen | 1 |
| Max. Kabeldurchmesser | 52 mm |
| Höhe | 22 mm |
| Aufbauhöhe | 8 mm |
| Außendurchmesser | 75 mm |
| Ausbruchgröße, rund | 63,4 mm |
| Ausbruchgröße, metrisch | M63 |
| Gewinde | M63 × 1,5 |
| Gewindelänge | 14 mm |
| Klemmbereich | 1 x 8 - 52 mm |
| Artikelnummer | 44078 |
| EAN | 4251269328992 |
| Verpackungseinheit | 10 |
| Montageart | Verschrauben mit Gegenmutter |
| Für max. Anzahl Leitungen | 5 |
| Max. Kabeldurchmesser | 52 mm |
| Höhe | 22 mm |
| Aufbauhöhe | 8 mm |
| Außendurchmesser | 75 mm |
| Ausbruchgröße, rund | 63,4 mm |
| Ausbruchgröße, metrisch | M63 |
| Gewinde | M63 × 1,5 |
| Gewindelänge | 14 mm |
| Klemmbereich | 5 x 5 - 13 mm 1 x 50 - 52 mm |
Überzeugen Sie sich von der einfachen und
zeitsparenden Montage unserer Produkte.
Schauen Sie sich das Montagevideo an!
Finden Sie immer die richtige Größe und die passenden Kabeltüllen für Ihre Kabeleinführung!
Individuelle Gewindeverlängerung für Kabelverschraubungen und Kabeldurchführungen mit metrischem Gewinde M32 / M50 / M63.
Die Edelstahl-Abschlussblenden haben einen Außendurchmesser von 150 mm und ein zentrales Loch von 32,5 mm, 50,5 mm oder 63,5 mm zur Aufnahme der Gewindeverlängerungen und diverser Kabeldurchführungen.
Gegenmuttern für Kabelverschraubungen, spezielle Gegenmuttern mit Aussparungen für diverse Stecker und teilbare Gegenmuttern für Wellschläuche.

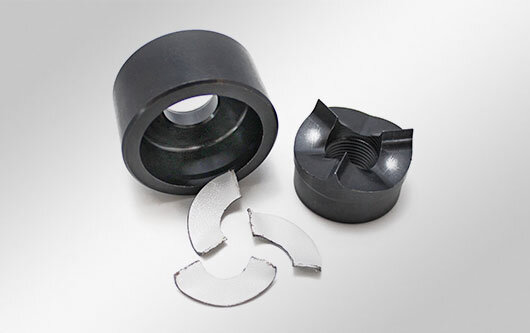

Runde Blechlocher für Ausbrüche M16 - M85 und PG 16. Passend für Kabelverschraubungen und runde Kabeldurchführungen.

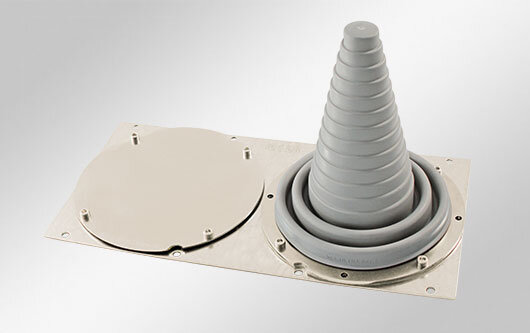

Modulplatten für die Montage von Kabeleinführungen auf KDR-BMP Bodenblechen oder im Schaltschrankdach.
Flanschplatten zur Montage von Kabeleinführungen an Kompaktschränken, Klemmenkästen oder Busgehäusen.

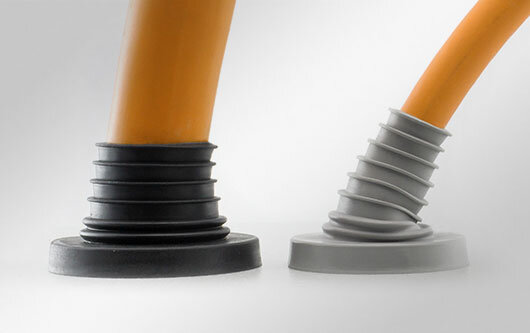

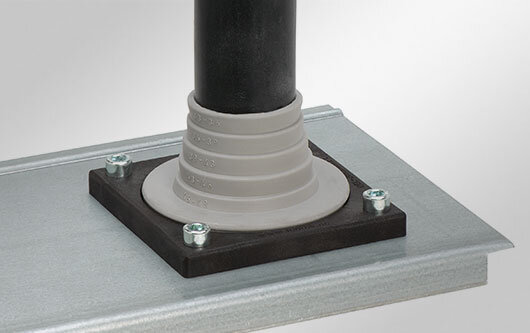

Flexible Kabeldurchführungstülle in Pyramidenform mit metrischem Gewinde für Leitungen mit Durchmesser 3-70 mm.
