EMV Schirmklammern für 35 mm Hutschiene, rastbar

mit oder ohne integrierte Zugentlastung

Musterversand
EMV Schirmklammern für 35 mm Hutschiene, rastbar
EMV Schirmklammern für 35 mm Hutschiene, rastbar
EMV Schirmklammern für 35 mm Hutschiene, rastbar
EMV Schirmklammern für 35 mm Hutschiene, rastbar
EMV Schirmklammern für 35 mm Hutschiene, rastbar
EMV Schirmklammern für 35 mm Hutschiene, rastbar
EMV Schirmklammern für 35 mm Hutschiene, rastbar
EMV Schirmklammern für 35 mm Hutschiene, rastbar

EMV Schirmklammern werden überall dort eingesetzt, wo der Schirm einzelner Leitungen mit dem Massepotenzial verbunden werden muss. Die Schirmklammern ermöglichen eine sichere und einfache Abschirmung von Leitungen.

Versionen mit Zugentlastung: Die Leitung selbst wird gemäß DIN EN 62444 mittels Kabelbinder über den Kabelaußenmantel zugentlastet. Ebenfalls sind Varianten mit zweifacher Zugentlastung erhältlich (gemäß PROFINET Montagerichtlinien).

Die Klemmbereiche der Klammervariante MSKL sind, bedingt durch ihre spezielle Geometrie, sehr groß, die Baubreite und -höhe sind vergleichsweise gering (Bsp. MSKL 3-12 mit eingelegtem 12 mm Leitungsschirm: Breite 26.25 mm).

Durch das extrem schmale Design und die versetzte Anordnung der SFS|SKL ist eine optimale Platznutzung gewährleistet. Besonders geeignet für Anwendungen, bei denen mehrere Leitungen sehr eng nebeneinander verlegt werden müssen.

Die Montage erfolgt durch werkzeugfreies Aufrasten auf der 35 mm Hutschiene.

Download PDF
Gratismuster bestellen!

Technische Daten

Material Schirmklammer: Federstahl, verzinkt
Schirmklemme: Stahl, galvanisch verzinkt
Schnappfuß: Federstahl
Montageart Rasten
Montageort 35 mm Hutschiene
Eigenschaften vibrationssicher

Vorteile

  • Teils integrierte Möglichkeit der Zugentlastung
  • Optimale Kontaktierung des Kabelschirms
  • Schirmkontaktierung und Zugentlastung voneinander getrennt
  • Schnelle werkzeuglose Montage
  • Ständiger und konstanter Druck auf dem Kabelschirm - Nachstellen des Federdrucks entfällt
  • Platzersparnis durch optimierte Anordnung
  • Vibrationssicher, wartungsfrei
  • Integrierte Möglichkeit der 2-fachen Zugentlastung (gemäß PROFINET Montagerichtlinien)

Produktvarianten & Größen

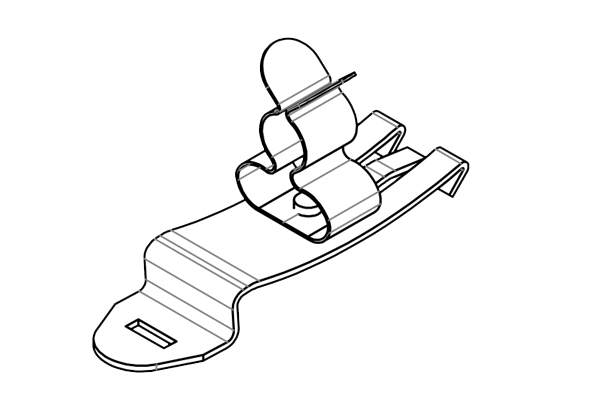

SFZ-M|MSKL 3-12

Artikelnummer 37620
EAN 4251269316951
Verpackungseinheit 10
Montageart Rasten
Montageort 35 mm Hutschiene
Anzahl Schirmklammern 1
Zugentlastung (nach EN 62444) 1
Für max. Anzahl Leitungen 1
Min. Schirmdurchm. 3 mm
Max. Schirmdurchm. 12 mm
Länge 43,4 mm
Breite 15 mm
Höhe 29,3 mm
Aufbauhöhe 20 mm
lieferbar
Anfragen
Download bei Traceparts Download bei Cadenas CAD-Daten anfordern
Datenblatt

SF2Z-M|MSKL 3-12

Artikelnummer 37620.150
EAN 4251269321146
Verpackungseinheit 10
Montageart Rasten
Montageort 35 mm Hutschiene
Länge 59 mm
Zugentlastung (nach EN 62444) 1
Anzahl Schirmklammern 1
Für max. Anzahl Leitungen 1
Min. Schirmdurchm. 3 mm
Max. Schirmdurchm. 12 mm
Breite 14,9 mm
Höhe 28,4 mm
Aufbauhöhe 21,5 mm
lieferbar
Anfragen
Download bei Traceparts CAD-Daten anfordern
Datenblatt

SF2Z-M|MSKL 8-18

Artikelnummer 37622.150
EAN 4251269321153
Verpackungseinheit 10
Montageart Rasten
Montageort 35 mm Hutschiene
Länge 59 mm
Zugentlastung (nach EN 62444) 1
Anzahl Schirmklammern 1
Für max. Anzahl Leitungen 1
Min. Schirmdurchm. 8 mm
Max. Schirmdurchm. 18 mm
Breite 19,7 mm
Höhe 34,7 mm
Aufbauhöhe 27,7 mm
lieferbar
Anfragen
Download bei Traceparts CAD-Daten anfordern
Datenblatt

SF2Z|SKL 1.5-3

Artikelnummer 36850.150
EAN 4251269321160
Verpackungseinheit 10
Montageart Rasten
Montageort 35 mm Hutschiene
Anzahl Schirmklammern 1
Zugentlastung (nach EN 62444) 1
Für max. Anzahl Leitungen 1
Min. Schirmdurchm. 1,5 mm
Max. Schirmdurchm. 3 mm
Länge 54,5 mm
Breite 14 mm
Höhe 20,8 mm
Aufbauhöhe 13,9 mm
lieferbar
Anfragen
Download bei Traceparts CAD-Daten anfordern
Datenblatt

SF2Z|SKL 3-6

Artikelnummer 36855.150
EAN 4251269321177
Verpackungseinheit 10
Montageart Rasten
Montageort 35 mm Hutschiene
Anzahl Schirmklammern 1
Zugentlastung (nach EN 62444) 1
Für max. Anzahl Leitungen 1
Min. Schirmdurchm. 3 mm
Max. Schirmdurchm. 6 mm
Länge 54,5 mm
Breite 14 mm
Höhe 21,4 mm
Aufbauhöhe 14,5 mm
lieferbar
Anfragen
Download bei Traceparts CAD-Daten anfordern
Datenblatt

SF2Z|SKL 6-8

Artikelnummer 36860.150
EAN 4251269321184
Verpackungseinheit 10
Montageart Rasten
Montageort 35 mm Hutschiene
Anzahl Schirmklammern 1
Zugentlastung (nach EN 62444) 1
Für max. Anzahl Leitungen 1
Min. Schirmdurchm. 6 mm
Max. Schirmdurchm. 8 mm
Länge 54,5 mm
Breite 14 mm
Höhe 22,9 mm
Aufbauhöhe 16 mm
lieferbar
Anfragen
Download bei Traceparts CAD-Daten anfordern
Datenblatt

SF2Z|SKL 8-11

Artikelnummer 36865.150
EAN 4251269321191
Verpackungseinheit 10
Montageart Rasten
Montageort 35 mm Hutschiene
Anzahl Schirmklammern 1
Zugentlastung (nach EN 62444) 1
Für max. Anzahl Leitungen 1
Min. Schirmdurchm. 8 mm
Max. Schirmdurchm. 11 mm
Länge 54,5 mm
Breite 14 mm
Höhe 27,9 mm
Aufbauhöhe 21 mm
lieferbar
Anfragen
Download bei Traceparts CAD-Daten anfordern
Datenblatt

SF2Z|SKL 11-17

Artikelnummer 36870.150
EAN 4251269321207
Verpackungseinheit 10
Montageart Rasten
Montageort 35 mm Hutschiene
Anzahl Schirmklammern 1
Zugentlastung (nach EN 62444) 1
Für max. Anzahl Leitungen 1
Min. Schirmdurchm. 11 mm
Max. Schirmdurchm. 17 mm
Länge 80 mm
Breite 21 mm
Höhe 34,9 mm
Aufbauhöhe 28 mm
lieferbar
Anfragen
Download bei Traceparts CAD-Daten anfordern
Datenblatt

SF2Z|SKL 17-22

Artikelnummer 36875.150
EAN 4251269321214
Verpackungseinheit 10
Montageart Rasten
Montageort 35 mm Hutschiene
Anzahl Schirmklammern 1
Zugentlastung (nach EN 62444) 1
Für max. Anzahl Leitungen 1
Min. Schirmdurchm. 17 mm
Max. Schirmdurchm. 22 mm
Länge 80 mm
Breite 26,5 mm
Höhe 42,4 mm
Aufbauhöhe 35,5 mm
lieferbar
Anfragen
Download bei Traceparts CAD-Daten anfordern
Datenblatt

SF2Z|SKL 22-30

Artikelnummer 36880.150
EAN 4251269321221
Verpackungseinheit 10
Montageart Rasten
Montageort 35 mm Hutschiene
Anzahl Schirmklammern 1
Zugentlastung (nach EN 62444) 1
Für max. Anzahl Leitungen 1
Min. Schirmdurchm. 22 mm
Max. Schirmdurchm. 30 mm
Länge 80 mm
Breite 35 mm
Höhe 47 mm
Aufbauhöhe 40,1 mm
lieferbar
Anfragen
Download bei Traceparts CAD-Daten anfordern
Datenblatt

MF lose M5

Artikelnummer 36221
EAN 4251269319167
Verpackungseinheit 10
Montageart Rasten
Montageort 35 mm Hutschiene
Länge 50,3 mm
Breite 14 mm
Höhe 6,8 mm
Anzahl Schraublöcher 1
Durchmesser Schraublöcher 5,1 mm
Gewinde M5
lieferbar
Anfragen
Download bei Traceparts CAD-Daten anfordern
Datenblatt
