KEL-EMV | KEL-EMV-Z Kabelabfangleisten

zur EMV Abschirmung an Kabeldurchführungen

Musterversand

Zur Ableitung schirmgebundener Störungen unmittelbar an der Kabeleinführungleiste. Die Leitungen werden mittels Kabelbinder über den Kabelaußenmantel zugentlastet. Die Kontaktierung des Schirms erfolgt unmittelbar an der Gehäuse-/Schaltschrank-Innenseite.

Die Bestückung der EMV-Leiste KEL-EMV-Z mit den entsprechenden EMV-Schirmklammern bis max. 16 mm Schirmdurchmesser erfolgt kurzfristig nach Kundenvorgabe. Die Leiste verfügt über M5- und M6-Anschlüsse.

Material:
KEL-EMV: Edelstahl
KEL-EMV-Z: Stahl, galvanisch verzinkt

Download PDF

Gratismuster bestellen!

Technische Daten

Material	Stahl, galvanisch verzinkt Edelstahl
Montageart	Schrauben
Montageort	Kabeleinführungen, Blechkonstruktionen
Eigenschaften	vibrationssicher

Vorteile

Großflächige Verbindung der Schirmauflage mit der Gehäusewand - insbesondere bei mit leitendem Lack behandelten Oberflächen
Befestigung zusammen mit Kabeleinführungsleisten
Lieferbar auch ohne SKL Schirmklammern für rein zusätzliche Zugentlastung der Kabel
M6-Anschluss für Masseband bzw. PE-Leiter (KEL-EMV-Z)
Direkte, einfache und schnelle Kontaktierung mit dem Gehäuse
Platz sparend, bis zu 10 Leitungen bei zweireihiger Ausführung
Als Ersatz für EMV Verschraubungen, auch für konfektionierte Kabel

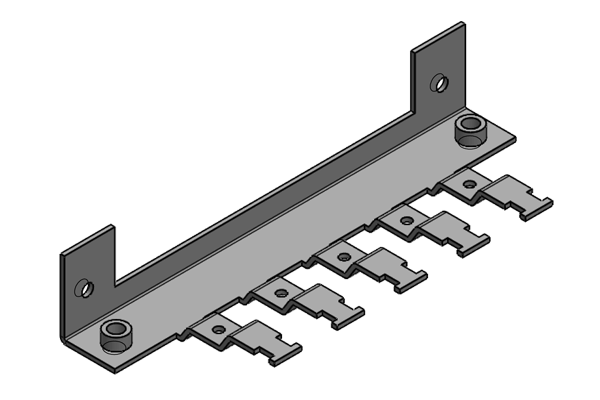

KEL-EMV-Z 24|5

Artikelnummer	36527
EAN	4251269303074
Verpackungseinheit	1
Montageart	Schrauben
Montageort	Kabeleinführungen, Blechkonstruktionen
Für Anzahl Schirmklammern	5
Für max. Anzahl Leitungen	5
Länge L1	147 mm
Länge L2	130 mm
Breite	56 mm
Höhe	28 mm
Aufbauhöhe	28 mm
Lochung	M5 / M6
Anzahl Schraublöcher	2
Anzahl Zähne	5
Passend für Kabeleinführungen:	KEL-ER 24, KEL-ER-E5, KEL 24, KEL-E5, KEL-U 24, KEL-FG-E5, KEL-QUICK 24, KEL-QUICK-E5, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPZ-E, KEL-DPU 24

lieferbar

Anfragen

Datenblatt

KEL EMV-Z 16|4

Artikelnummer	36525
EAN	4251269303050
Verpackungseinheit	1
Montageart	Schrauben
Montageort	Kabeleinführungen, Blechkonstruktionen
Für Anzahl Schirmklammern	4
Für max. Anzahl Leitungen	4
Länge L1	120 mm
Länge L2	103 mm
Breite	56 mm
Höhe	28 mm
Aufbauhöhe	28 mm
Lochung	M6 / M5
Anzahl Schraublöcher	2
Anzahl Zähne	4
Passend für Kabeleinführungen:	KEL-ER 16, KEL-ER-E4, KEL 16, KEL-E4, KEL-U 16, KEL-QUICK 16, KEL-QUICK-E4, KEL-BES 16, KEL-BES-S 16, KEL-DPZ 16

lieferbar

Anfragen

Datenblatt

KEL-EMV-Z 183|4

Artikelnummer	36528
EAN	4251269331343
Verpackungseinheit	1
Montageart	Schrauben
Montageort	Kabeleinführungen, Blechkonstruktionen
Für Anzahl Schirmklammern	4
Für max. Anzahl Leitungen	4
Länge L1	156 mm
Länge L2	140 mm
Breite	79 mm
Höhe	27 mm
Aufbauhöhe	27 mm
Lochung	M4 / M6
Anzahl Schraublöcher	2
Anzahl Zähne	4
Passend für Kabeleinführungen:	KEL 183-E, KEL 183

lieferbar

Anfragen

Datenblatt

KEL-EMV 24|5

Artikelnummer	36526
EAN	4251269303067
Verpackungseinheit	5
Montageart	Schrauben
Montageort	Kabeleinführungen, Blechkonstruktionen
Für max. Anzahl Leitungen	5
Länge L1	142 mm
Länge L2	130 mm
Breite	35 mm
Höhe	19,5 mm
Aufbauhöhe	19,5 mm
Anzahl Schraublöcher	2
Durchmesser Schraublöcher	6 mm
Anzahl Zähne	5
Passend für Kabeleinführungen:	KEL-ER 24, KEL-ER-E5, KEL 24, KEL-E5, KEL-U 24, KEL-FG-E5, KEL-QUICK 24, KEL-QUICK-E5, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPZ-E, KEL-DPU 24

lieferbar

Anfragen

Datenblatt

KEL-EMV 16|4

Artikelnummer	36524
EAN	4251269303043
Verpackungseinheit	5
Montageart	Schrauben
Montageort	Kabeleinführungen, Blechkonstruktionen
Für max. Anzahl Leitungen	4
Länge L1	115 mm
Länge L2	103 mm
Breite	35 mm
Höhe	19,5 mm
Aufbauhöhe	19,5 mm
Anzahl Schraublöcher	2
Durchmesser Schraublöcher	6 mm
Anzahl Zähne	4
Passend für Kabeleinführungen:	KEL-ER 16, KEL-ER-E4, KEL 16, KEL-E4, KEL-U 16, KEL-QUICK 16, KEL-QUICK-E4, KEL-BES 16, KEL-BES-S 16, KEL-DPZ 16

lieferbar

Anfragen

Datenblatt

KEL-EMV 10

Artikelnummer	36522
EAN	4251269303036
Verpackungseinheit	5
Montageart	Schrauben
Montageort	Kabeleinführungen, Blechkonstruktionen
Für max. Anzahl Leitungen	3
Länge L1	95 mm
Länge L2	83 mm
Breite	35 mm
Höhe	19,5 mm
Aufbauhöhe	19,5 mm
Anzahl Schraublöcher	2
Durchmesser Schraublöcher	6 mm
Anzahl Zähne	3
Passend für Kabeleinführungen:	KEL-ER 10, KEL-ER-E3, KEL 10, KEL-E3, KEL-U 10, KEL-FG-E3, KEL-QUICK 10, KEL-QUICK-E3, KEL-BES 10, KEL-BES-S 10

lieferbar

Anfragen

Datenblatt

KEL-EMV-B

Artikelnummer	36520
EAN	4251269303029
Verpackungseinheit	5
Montageart	Schrauben
Montageort	Kabeleinführungen, Blechkonstruktionen
Für max. Anzahl Leitungen	2
Länge L1	70 mm
Länge L2	58 mm
Breite	35 mm
Höhe	19,5 mm
Aufbauhöhe	19,5 mm
Anzahl Schraublöcher	2
Durchmesser Schraublöcher	6 mm
Anzahl Zähne	2
Passend für Kabeleinführungen:	KEL-ER-B, KEL-ER-E2, KEL-B, KEL-E2, KEL-U-B, KEL-FG-E2, KEL-QUICK-B, KEL-QUICK-E2, KEL-DPZ-B

lieferbar

Anfragen

Datenblatt

KEL-EMV F

Artikelnummer	39110
EAN	4251269305955
Verpackungseinheit	5
Montageart	Schrauben
Montageort	Kabeleinführungen, Blechkonstruktionen
Für max. Anzahl Leitungen	3
Länge L1	44 mm
Länge L2	32 mm
Breite	35 mm
Höhe	19,5 mm
Aufbauhöhe	19,5 mm
Anzahl Schraublöcher	2
Durchmesser Schraublöcher	6 mm
Anzahl Zähne	3
Passend für Kabeleinführungen:	KEL-ER 24/16/10/-B, KEL 24/16/10/-B, KEL-U 24/16/10/-B, KEL-QUICK 24/16/10/-B, KEL-BES 24/16/10, KEL-BES-S 24/16/10, KEL-DPZ 24/16, KEL-DPU 24

lieferbar

Anfragen

Datenblatt
