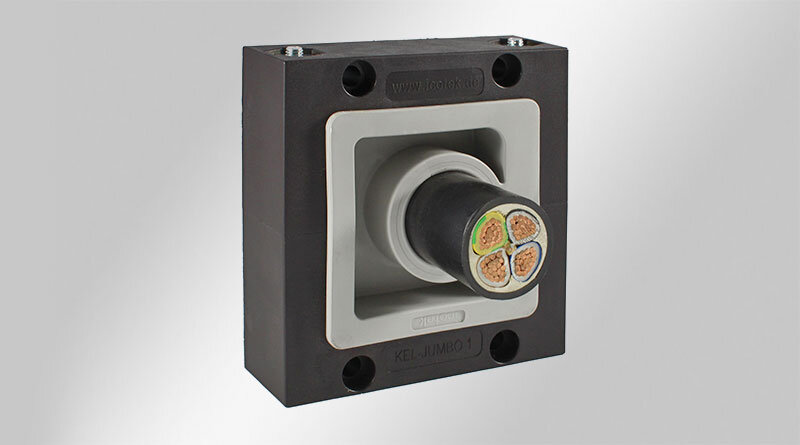

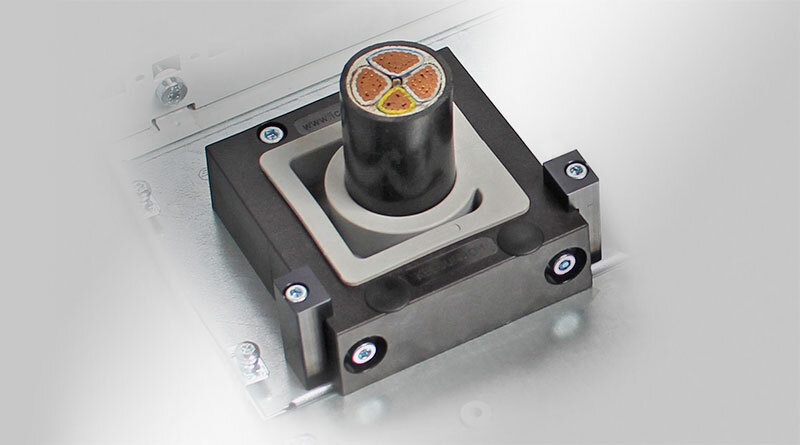

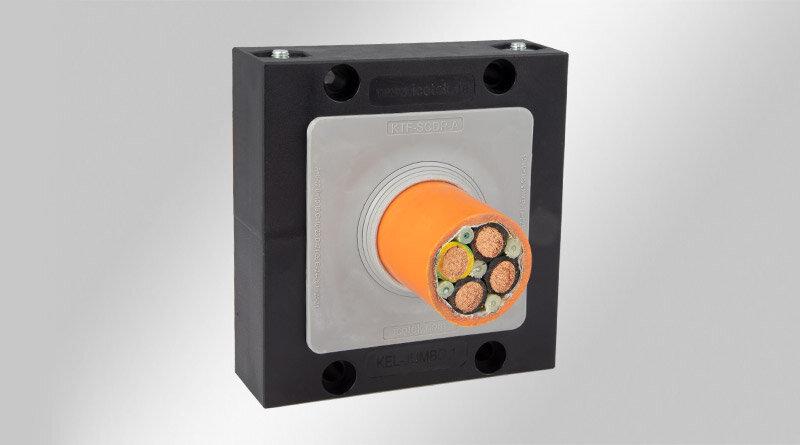

Průchodkový systém KEL-JUMBO umožňuje zavádění kabelů a hadic až do průměru 65 mm.
Inovativní vložka s pružnou membránou umožňuje zavádění šikmo vedoucích kabelů.
Výřezy doporučujeme kruhové, s průměrem
o 15 - 20 % větším než je průměr kabelu.
| Stupeň krytí IP (EN 60529) | IP54 |
| UL Type (UL 50E) | UL Type 12 |
| Třída hořlavosti | UL94-V0, samozhášivý |
| Teplota | -40 C° až 140 C° |
| Materiál | Polyamid |
| Typ montáže | Upevnění pomocí šroubů |
| Vlastnosti | odolnost proti vibracím, UV stabilní, bez silikonu, antikorozní (V2A verze), bez halogenu |
| Obj.č. | 42360 |
| EAN | 4251269308550 |
| Bal. | 1 |
| Typ montáže | Upevnění pomocí šroubů |
| Pro počet kabelů | 1 |
| Max. průměr kabelu | 65 mm |
| Délka | 110 mm |
| Šířka | 116 mm |
| Výška | 35 mm |
| Instalační výška | 35 mm |
| Velikost výřezu | 78 × 80.5 mm |
| Počet otvorů | 4 |
| Průměr otvorů pro šrouby | 7 mm |
| Materiál šroubů | Pozinkovaná ocel |
| Vhodné pro vložky | 1 x KTF |
| Obj.č. | 42360.200 |
| EAN | 4251269308567 |
| Bal. | 1 |
| Typ montáže | Upevnění pomocí šroubů |
| Pro počet kabelů | 1 |
| Max. průměr kabelu | 65 mm |
| Délka | 110 mm |
| Šířka | 116 mm |
| Výška | 35 mm |
| Instalační výška | 35 mm |
| Velikost výřezu | 78 × 80.5 mm |
| Počet otvorů | 4 |
| Průměr otvorů pro šrouby | 7 mm |
| Materiál šroubů | Nerezová ocel (V2A) |
| Vhodné pro vložky | 1 x KTF |
| Obj.č. | 42350 |
| EAN | 4251269308536 |
| Bal. | 1 |
| Typ montáže | Upevnění pomocí šroubů |
| Pro počet kabelů | 2 |
| Max. průměr kabelu | 65 mm |
| Délka | 200 mm |
| Šířka | 116 mm |
| Výška | 35 mm |
| Instalační výška | 35 mm |
| Velikost výřezu | 168 × 80.5 mm |
| Počet otvorů | 4 |
| Průměr otvorů pro šrouby | 7 mm |
| Materiál šroubů | Pozinkovaná ocel |
| Vhodné pro vložky | 2 x KTF |
| Obj.č. | 42350.200 |
| EAN | 4251269308543 |
| Bal. | 1 |
| Typ montáže | Upevnění pomocí šroubů |
| Pro počet kabelů | 2 |
| Max. průměr kabelu | 65 mm |
| Délka | 200 mm |
| Šířka | 116 mm |
| Výška | 35 mm |
| Instalační výška | 35 mm |
| Velikost výřezu | 168 × 80.5 mm |
| Počet otvorů | 4 |
| Průměr otvorů pro šrouby | 7 mm |
| Materiál šroubů | Nerezová ocel (V2A) |
| Vhodné pro vložky | 2 x KTF |
| Obj.č. | 42361 |
| EAN | 4251269332739 |
| Bal. | 1 |
| Délka | 110,3 mm |
| Šířka | 116,3 mm |
| Výška | 2 mm |
| Instalační výška | 2 mm |
| Počet otvorů | 4 |
| Průměr otvorů pro šrouby | 7 mm |
| Barva | Černá |
| Vhodné pro: | KEL-JUMBO 1 |
| Obj.č. | 42351 |
| EAN | 4251269332722 |
| Bal. | 1 |
| Délka | 200,3 mm |
| Šířka | 116,3 mm |
| Výška | 2 mm |
| Instalační výška | 2 mm |
| Počet otvorů | 4 |
| Průměr otvorů pro šrouby | 7 mm |
| Barva | Černá |
| Vhodné pro: | KEL-JUMBO 2 |
