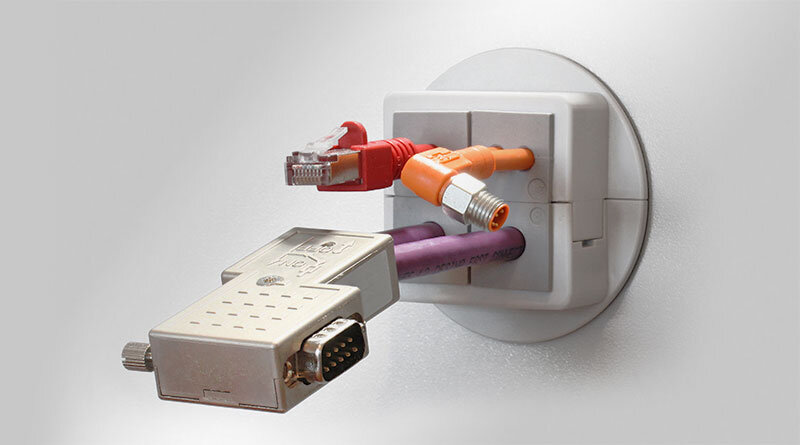

Dělené kabelové průchodky KVT umožňují zavedení a utěsnění kabelů, i s konektory nebo hotových kabelových svazků. Ale také elektrické, pneumatické nebo hydraulické hadice bez konektorů, jakož i vlnitá potrubí mohou být snadno zavedena (např. do ovládacích panelů, skříní nebo strojních zařízení) s krytím IP54 / UL Type 12.

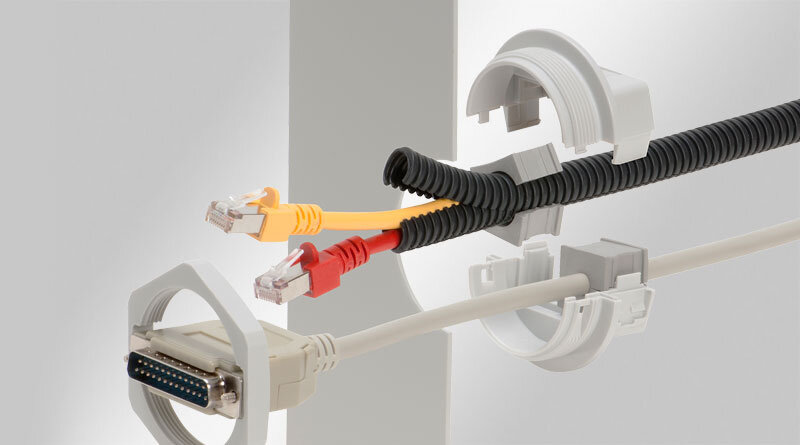

Instalace je snadná. Konfekcionovaný kabel je umístěn do dělené vložky, která je vsazena do průchodky. V závislosti na velikosti kabelové průchodky lze vložit jednu, dvě nebo čtyři samostatné vložky. Použitím průchodek s více otvory lze zavést až 16 kabelů pomocí jedné kabelové průchodky.
Polyamidová matice a těsnicí kroužek jsou součástí balení.

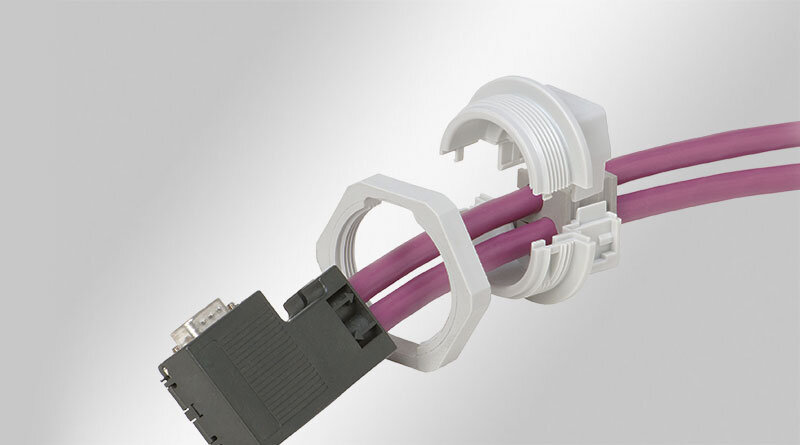

Pro závádění kabelů s konektory SUB-D, DVI či PROFIBUS do dělených průchodek KVT jsou navrženy speciální matice.
| Stupeň krytí IP (EN 60529) | IP54 |
| UL Type (UL 50E) | UL Type 12 |
| Třída hořlavosti | UL94-V0, samozhášivý |
| Teplota | -30 C° až 100 C° |
| Materiál | Polykarbonát |
| Typ montáže | Instalace pomocí matice |
| Vlastnosti | bez halogenu, bez silikonu |
| Obj.č. | 45034 |
| EAN | 4251269311147 |
| Bal. | 10 |
| Typ montáže | Instalace pomocí matice |
| Pro počet kabelů | 4 |
| Max. průměr kabelu | 11 mm |
| Barva | Šedá (podobná RAL 7035) |
| Vnější průměr | 40 mm |
| Instalační výška | 20,5 mm |
| Velikost metrického výřezu | M20 |
| Velikost kulatého výřezu | 20,3 mm |
| Závit | M20 × 1,5 |
| Délka závitu | 14 mm |
| Vhodné pro vložky | 1 x KT malé |
| Obj.č. | 45024 |
| EAN | 4251269311062 |
| Bal. | 10 |
| Typ montáže | Instalace pomocí matice |
| Pro počet kabelů | 4 |
| Max. průměr kabelu | 11 mm |
| Barva | Černá |
| Vnější průměr | 40 mm |
| Instalační výška | 20,5 mm |
| Velikost metrického výřezu | M20 |
| Velikost kulatého výřezu | 20,3 mm |
| Závit | M20 × 1,5 |
| Délka závitu | 14 mm |
| Vhodné pro vložky | 1 x KT malé |
| Obj.č. | 45035 |
| EAN | 4251269311154 |
| Bal. | 10 |
| Typ montáže | Instalace pomocí matice |
| Pro počet kabelů | 4 |
| Max. průměr kabelu | 15 mm |
| Barva | Šedá (podobná RAL 7035) |
| Vnější průměr | 40 mm |
| Instalační výška | 20,5 mm |
| Velikost metrického výřezu | M25 |
| Velikost kulatého výřezu | 25,3 mm |
| Závit | M25 × 1,5 |
| Délka závitu | 14 mm |
| Vhodné pro vložky | 1 x KT malé |
| Obj.č. | 45025 |
| EAN | 4251269311079 |
| Bal. | 10 |
| Typ montáže | Instalace pomocí matice |
| Pro počet kabelů | 4 |
| Max. průměr kabelu | 15 mm |
| Barva | Černá |
| Vnější průměr | 40 mm |
| Instalační výška | 20,5 mm |
| Velikost metrického výřezu | M25 |
| Velikost kulatého výřezu | 25,3 mm |
| Závit | M25 × 1,5 |
| Délka závitu | 14 mm |
| Vhodné pro vložky | 1 x KT malé |
| Obj.č. | 45036 |
| EAN | 4251269311161 |
| Bal. | 10 |
| Typ montáže | Instalace pomocí matice |
| Pro počet kabelů | 4 |
| Max. průměr kabelu | 17 mm |
| Barva | Šedá (podobná RAL 7035) |
| Vnější průměr | 40 mm |
| Instalační výška | 20,5 mm |
| Velikost metrického výřezu | M32 |
| Velikost kulatého výřezu | 32,3 mm |
| Závit | M32 × 1,5 |
| Délka závitu | 14 mm |
| Vhodné pro vložky | 1 x KT malé |
| Obj.č. | 45026 |
| EAN | 4251269311086 |
| Bal. | 10 |
| Typ montáže | Instalace pomocí matice |
| Pro počet kabelů | 4 |
| Max. průměr kabelu | 17 mm |
| Barva | Černá |
| Vnější průměr | 40 mm |
| Instalační výška | 20,5 mm |
| Velikost metrického výřezu | M32 |
| Velikost kulatého výřezu | 32,3 mm |
| Závit | M32 × 1,5 |
| Délka závitu | 14 mm |
| Vhodné pro vložky | 1 x KT malé |
| Obj.č. | 45037 |
| EAN | 4251269311178 |
| Bal. | 10 |
| Typ montáže | Instalace pomocí matice |
| Pro počet kabelů | 4 |
| Max. průměr kabelu | 17 mm |
| Barva | Šedá (podobná RAL 7035) |
| Vnější průměr | 40 mm |
| Instalační výška | 20,5 mm |
| Velikost metrického výřezu | M32 |
| Velikost kulatého výřezu | 32,3 mm |
| Závit | M32 × 1,5 |
| Délka závitu | 14 mm |
| Vhodné pro vložky | 1 x KT malé |
| Obj.č. | 45027 |
| EAN | 4251269311093 |
| Bal. | 10 |
| Typ montáže | Instalace pomocí matice |
| Pro počet kabelů | 4 |
| Max. průměr kabelu | 17 mm |
| Barva | Černá |
| Vnější průměr | 40 mm |
| Instalační výška | 20,5 mm |
| Velikost metrického výřezu | M32 |
| Velikost kulatého výřezu | 32,3 mm |
| Závit | M32 × 1,5 |
| Délka závitu | 14 mm |
| Vhodné pro vložky | 1 x KT malé |
| Obj.č. | 45203 |
| EAN | 4251269311307 |
| Bal. | 10 |
| Typ montáže | Instalace pomocí matice |
| Pro počet kabelů | 4 |
| Max. průměr kabelu | 17 mm |
| Barva | Šedá (podobná RAL 7035) |
| Vnější průměr | 50 mm |
| Instalační výška | 20,5 mm |
| Velikost metrického výřezu | M40 |
| Velikost kulatého výřezu | 40,4 mm |
| Závit | M40 × 1,5 |
| Délka závitu | 14 mm |
| Vhodné pro vložky | 1 x KT malé |
| Obj.č. | 45028 |
| EAN | 4251269311109 |
| Bal. | 10 |
| Typ montáže | Instalace pomocí matice |
| Pro počet kabelů | 4 |
| Max. průměr kabelu | 17 mm |
| Barva | Černá |
| Vnější průměr | 50 mm |
| Instalační výška | 20,5 mm |
| Velikost metrického výřezu | M40 |
| Velikost kulatého výřezu | 40,4 mm |
| Závit | M40 × 1,5 |
| Délka závitu | 14 mm |
| Vhodné pro vložky | 1 x KT malé |
| Obj.č. | 45205 |
| EAN | 4251269311321 |
| Bal. | 10 |
| Typ montáže | Instalace pomocí matice |
| Pro počet kabelů | 4 |
| Max. průměr kabelu | 17 mm |
| Barva | Šedá (podobná RAL 7035) |
| Vnější průměr | 50 mm |
| Instalační výška | 20,5 mm |
| Velikost metrického výřezu | M40 |
| Velikost kulatého výřezu | 40,4 mm |
| Závit | M40 × 1,5 |
| Délka závitu | 14 mm |
| Vhodné pro vložky | 1 x KT malé |
| Obj.č. | 45029 |
| EAN | 4251269311116 |
| Bal. | 10 |
| Typ montáže | Instalace pomocí matice |
| Pro počet kabelů | 4 |
| Max. průměr kabelu | 17 mm |
| Barva | Černá |
| Vnější průměr | 50 mm |
| Instalační výška | 20,5 mm |
| Velikost metrického výřezu | M40 |
| Velikost kulatého výřezu | 40,4 mm |
| Závit | M40 × 1,5 |
| Délka závitu | 14 mm |
| Vhodné pro vložky | 1 x KT malé |
| Obj.č. | 45204 |
| EAN | 4251269311314 |
| Bal. | 5 |
| Typ montáže | Instalace pomocí matice |
| Pro počet kabelů | 8 |
| Max. průměr kabelu | 17 mm |
| Barva | Šedá (podobná RAL 7035) |
| Vnější průměr | 60 mm |
| Instalační výška | 20,5 mm |
| Velikost metrického výřezu | M50 |
| Velikost kulatého výřezu | 50,4 mm |
| Závit | M50 × 1,5 |
| Délka závitu | 14 mm |
| Vhodné pro vložky | 2 x KT malé |
| Obj.č. | 45030 |
| EAN | 4251269311123 |
| Bal. | 5 |
| Typ montáže | Instalace pomocí matice |
| Pro počet kabelů | 8 |
| Max. průměr kabelu | 17 mm |
| Barva | Černá |
| Vnější průměr | 60 mm |
| Instalační výška | 20,5 mm |
| Velikost metrického výřezu | M50 |
| Velikost kulatého výřezu | 50,4 mm |
| Závit | M50 × 1,5 |
| Délka závitu | 14 mm |
| Vhodné pro vložky | 2 x KT malé |
| Obj.č. | 45206 |
| EAN | 4251269311338 |
| Bal. | 5 |
| Typ montáže | Instalace pomocí matice |
| Pro počet kabelů | 8 |
| Max. průměr kabelu | 17 mm |
| Barva | Šedá (podobná RAL 7035) |
| Vnější průměr | 60 mm |
| Instalační výška | 20,5 mm |
| Velikost metrického výřezu | M50 |
| Velikost kulatého výřezu | 50,4 mm |
| Závit | M50 × 1,5 |
| Délka závitu | 14 mm |
| Vhodné pro vložky | 2 x KT malé |
| Obj.č. | 45031 |
| EAN | 4251269311130 |
| Bal. | 5 |
| Typ montáže | Instalace pomocí matice |
| Pro počet kabelů | 8 |
| Max. průměr kabelu | 17 mm |
| Barva | Černá |
| Vnější průměr | 60 mm |
| Instalační výška | 20,5 mm |
| Velikost metrického výřezu | M50 |
| Velikost kulatého výřezu | 50,4 mm |
| Závit | M50 × 1,5 |
| Délka závitu | 14 mm |
| Vhodné pro vložky | 2 x KT malé |
| Obj.č. | 45215 |
| EAN | 4251269311352 |
| Bal. | 5 |
| Typ montáže | Instalace pomocí matice |
| Pro počet kabelů | 16 |
| Max. průměr kabelu | 16 mm |
| Barva | Šedá (podobná RAL 7035) |
| Vnější průměr | 70,5 mm |
| Instalační výška | 20,5 mm |
| Velikost metrického výřezu | M63 |
| Velikost kulatého výřezu | 63,4 mm |
| Závit | M63 × 1,5 |
| Délka závitu | 14 mm |
| Vhodné pro vložky | 4 x KT malé |
| Obj.č. | 45115 |
| EAN | 4251269311253 |
| Bal. | 5 |
| Typ montáže | Instalace pomocí matice |
| Pro počet kabelů | 16 |
| Max. průměr kabelu | 16 mm |
| Barva | Černá |
| Vnější průměr | 70,5 mm |
| Instalační výška | 20,5 mm |
| Velikost metrického výřezu | M63 |
| Velikost kulatého výřezu | 63,4 mm |
| Závit | M63 × 1,5 |
| Délka závitu | 14 mm |
| Vhodné pro vložky | 4 x KT malé |
| Obj.č. | 45212 |
| EAN | 4251269311345 |
| Bal. | 5 |
| Typ montáže | Instalace pomocí matice |
| Pro počet kabelů | 1 |
| Max. průměr kabelu | 35 mm |
| Barva | Šedá (podobná RAL 7035) |
| Vnější průměr | 70,5 mm |
| Instalační výška | 20,5 mm |
| Velikost metrického výřezu | M63 |
| Velikost kulatého výřezu | 63,4 mm |
| Závit | M63 × 1,5 |
| Délka závitu | 14 mm |
| Vhodné pro vložky | 1 x KT velký |
| Obj.č. | 45112 |
| EAN | 4251269311246 |
| Bal. | 5 |
| Typ montáže | Instalace pomocí matice |
| Pro počet kabelů | 1 |
| Max. průměr kabelu | 35 mm |
| Barva | Černá |
| Vnější průměr | 70,5 mm |
| Instalační výška | 20,5 mm |
| Velikost metrického výřezu | M63 |
| Velikost kulatého výřezu | 63,4 mm |
| Závit | M63 × 1,5 |
| Délka závitu | 14 mm |
| Vhodné pro vložky | 1 x KT velký |
Přesvědčte se sami o jednoduché a časově úsporné montáž našich výrobků.
Podívejte se na montážní video!
Nalezněte správnou velikost a správné vložky pro svůj kabelový prostup
Na zakázku vyrobené prodloužení závitu pro kabelové a membránové průchodky s metrickými závity M32 / M50 / M63. Zvláště vhodné pro sendvičové panely všech tlouštěk.
Krycí panely mají vnější průměr 150 mm a středový otvor 32,5 mm, 50,5 mm nebo 63,5 mm pro umístění prodloužení závitu.
Dělené průchodkové vložky pro průměry 1 - 17 a 13 - 35 mm. Vhodné pro dělené průchodkové rámečky KEL a kabelové průchodky KVT.
Dělené průchodkové vložky pro průměry 1 - 17 a 13 - 35 mm. Vhodné pro dělené průchodkové rámečky KEL a kabelové průchodky KVT. Vyšší chemická odolnost.
Dělené průchodkové vložky pro průměry 1 - 8 mm a speciální kabely. Vhodné pro dělené průchodkové rámečky KEL a kabelové průchodky KVT.
Dělené průchodkové vložky pro průměry 1 - 8 mm a speciální kabely. Vhodné pro dělené průchodkové rámečky KEL a kabelové průchodky KVT. Vyšší chemická odolnost.
Průchodkové vložky umožňují zavádět kabely o průměru 4 - 29 mm. Vhodné pro dělené průchodkové rámečky KEL a kabelové průchodky KVT.
Průchodkové vložky umožňují zavádět kabely o průměru 4 - 29 mm. Vhodné pro dělené průchodkové rámečky KEL a kabelové průchodky KVT.
Flexibilní průchodkové vložky umožňují zavádět kabely bez konektoru o průměru 3 - 26 mm. Je vhodné použít dodatečné odlehčení kabelů v tahu.
Flexibilní průchodkové vložky umožňují zavádět kabely bez konektoru o průměru 3 - 26 mm. Je vhodné použít dodatečné odlehčení kabelů v tahu. Vyšší chemická odolnost.
Membránové průchodky se snadno odělitelnými prstenci umožňují zavádět kabely bez konektorů o průměru 4 - 28 mm.
Flexibilní průchodkové vložky umožňují zavádět kabely o průměru 2,5 - 33 mm.
Průchodkové vložky odvozené od vložky KT umožňují flexibilní zavádění a utěsnění kabelů různých průměrů.
Vložka s vnitřním metrickým závitem je odvozena od vložky KT.
Vložka s vnitřním metrickým závitem je odvozena od vložky KT.
Vložka s ochrannou krytkou pro konektory Keystone je odvozena od velké vložky KT.
Vložka pro konektory Keystone je odvozena od velké vložky KT.
Vložka pro moduly PushPull je odvozena od velké vložky KT.
Vložka pro čtvercové příruby o rozměrech 19,8 x 19,8 mm (M23) je odvozena od velké vložky KT.
EMC stínicí pásky pro metrické kabelové průchodky. Ekonomická alternativa EMC průchodek.
Šestihranné matice s výřezy pro zavádění konektorů, speciální matice s výřezy pro standardní konektory a dělené matice pro kabelové chráničky.
Kulaté razníky pro výřezy M16 - M85 a PG 16. Otvory odpovídají děleným i membránovým průchodkám firmy icotek.
S delěnou průchodkovou krabičkou lze centrálně vedené kabely (s konektory i bez nich) zavádět ve 360° do všech požadovaných směrů.
Přírubové dělené průchodky (na bázi KT vložek) pro zavádění konfekcionovaných kabelů v úhlu 90° k rozváděči.
Dělené kabelové průchodky (na bázi KT vložek) k nacvaknutí do metrických výřezů.
Dělené kabelové průchodky (na bázi KT vložek) pro kabely s velkými kulatými konektory do průměru 80 mm.
Dělené průchodkové desky (na bázi QT vložek) umožňují zavedení konfekcionovaných i standardních kabelů bez použití nářadí.
Flexibilní kabelová průchodka pro jednotlivé kabely o průměru až 36 mm. Pro zasunutí do výřezů od M25 do M50.
Vložka pro konektory Keystone je odvozena od velké vložky KT.
Lišty pro odlehčení tahu a vedení kabelů. Montáž pomocí šroubů. Nalisovaná hliníková / mosazná pouzdra v odlehčovacích lištách brání samovolnému uvolňování šroubů při vibracích.
Montáž odlehčovacích lišt do více vrstev za pomoci distančních sloupků zvyšuje hustotu montáže kabelů. Vhodné pro řady ZL, ZL-AB a ZL-MS.
Uzemňovací pásky jsou vyrobeny z flexibilních E-Cu splétaných lanek. Dostupné v různých délkách a průměrech.
Vodivé průchodkové rámečky EMC pro výřezy průmyslových konektorů. K dispozici jako verze s jednou nebo dvěma řadami.
