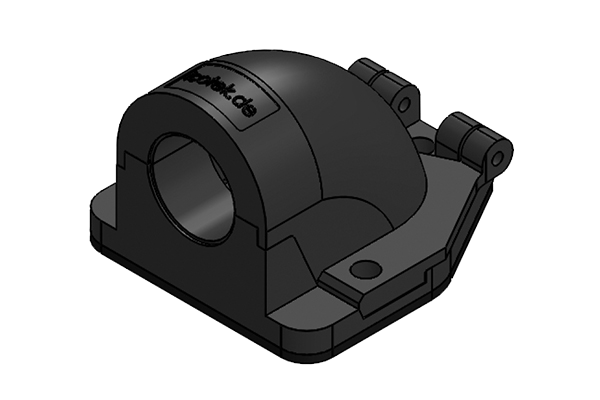

CONFiX™ FWS-A 16 bk
| Codice | 31380 |
| EAN | 4251269300202 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 49 mm |
| Larghezza | 45 mm |
| Altezza | 32 mm |
| Filetto | M16 × 1,5 |
| Colore | nero |
| Numero di fori per viti | 3 |
| Diam. dei fori per viti | 4,3 mm |
-
Prodotti
»
Sistemi per guaine CONFiX™
»
CONFiX™ FWS | Flangia per guaine / tubi corrugati
CONFiX™ FWS | Flangia per guaine / tubi corrugati
per raccordi per guaine o per l'assemblaggio della guaina diretto
Il raccordo a 90° CONFiX™ FWS è adatto all'installazione di guaine e tubi corrugati ad esempio su macchine, pannelli di controllo e quadri. Il coperchio sollevabile è saldamente fissato mediante una cerniera. Il sistema è quindi molto facile da gestire.
CONFiX™ FWS sono offerti in due versioni:
- CONFiX™ FWS-A con filetto metrico da M16 a M50
- CONFiX™ FWS-B con una clip scanalata per le varie dimensioni NW 13, 17, 23, 29, 37 e 50.
I colori disponibili sono il grigio (RAL 7011) e il nero (RAL 9001).
Caratteristiche
| Protezione IP (EN 60529) | IP54 |
| Infiammabilità | UL94-V0, autoestinguente |
| Temperatura | -30 C° … 100 C° |
| Materiale | Policarbonato |
| Tipo di fissaggio | Avvitare |
| Proprietà | senza siliconi, senza alogeni |
Vantaggi e benefici
- Coperchio non separato
- Facile da installare
- Design funzionale
Tipi di prodotto
CONFiX™ FWS-A 16 gy
| Codice | 31381 |
| EAN | 4251269300219 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 49 mm |
| Larghezza | 45 mm |
| Altezza | 32 mm |
| Filetto | M16 × 1,5 |
| Colore | grigio (RAL 7011) |
| Numero di fori per viti | 3 |
| Diam. dei fori per viti | 4,3 mm |
CONFiX™ FWS-A 20 bk
| Codice | 31383 |
| EAN | 4251269300226 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 49 mm |
| Larghezza | 45 mm |
| Altezza | 32 mm |
| Filetto | M20 × 1,5 |
| Colore | nero |
| Numero di fori per viti | 3 |
| Diam. dei fori per viti | 4,3 mm |
CONFiX™ FWS-A 20 gy
| Codice | 31384 |
| EAN | 4251269300233 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 49 mm |
| Larghezza | 45 mm |
| Altezza | 32 mm |
| Filetto | M20 × 1,5 |
| Colore | grigio (RAL 7011) |
| Numero di fori per viti | 3 |
| Diam. dei fori per viti | 4,3 mm |
CONFiX™ FWS-A 25 bk
| Codice | 31386 |
| EAN | 4251269300240 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 67 mm |
| Larghezza | 63 mm |
| Altezza | 41 mm |
| Filetto | M25 × 1,5 |
| Colore | nero |
| Numero di fori per viti | 3 |
| Diam. dei fori per viti | 6,6 mm |
CONFiX™ FWS-A 25 gy
| Codice | 31387 |
| EAN | 4251269300257 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 67 mm |
| Larghezza | 63 mm |
| Altezza | 41 mm |
| Filetto | M25 × 1,5 |
| Colore | grigio (RAL 7011) |
| Numero di fori per viti | 3 |
| Diam. dei fori per viti | 6,6 mm |
CONFiX™ FWS-A 32 bk
| Codice | 31389 |
| EAN | 4251269300264 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 85 mm |
| Larghezza | 76 mm |
| Altezza | 51 mm |
| Filetto | M32 × 1,5 |
| Colore | nero |
| Numero di fori per viti | 4 |
| Diam. dei fori per viti | 6,6 mm |
CONFiX™ FWS-A 32 gy
| Codice | 31390 |
| EAN | 4251269300271 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 85 mm |
| Larghezza | 76 mm |
| Altezza | 51 mm |
| Filetto | M32 × 1,5 |
| Colore | grigio (RAL 7011) |
| Numero di fori per viti | 4 |
| Diam. dei fori per viti | 6,6 mm |
CONFiX™ FWS-A 40 bk
| Codice | 31392 |
| EAN | 4251269300288 |
| Unità di imballaggio | 5 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 97 mm |
| Larghezza | 92 mm |
| Altezza | 56 mm |
| Filetto | M40 × 1,5 |
| Colore | nero |
| Numero di fori per viti | 4 |
| Diam. dei fori per viti | 6,6 mm |
CONFiX™ FWS-A 40 gy
| Codice | 31393 |
| EAN | 4251269300295 |
| Unità di imballaggio | 5 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 97 mm |
| Larghezza | 92 mm |
| Altezza | 56 mm |
| Filetto | M40 × 1,5 |
| Colore | grigio (RAL 7011) |
| Numero di fori per viti | 4 |
| Diam. dei fori per viti | 6,6 mm |
CONFiX™ FWS-A 50 bk
| Codice | 31395 |
| EAN | 4251269300301 |
| Unità di imballaggio | 5 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 111 mm |
| Larghezza | 100 mm |
| Altezza | 73 mm |
| Filetto | M50 × 1,5 |
| Colore | nero |
| Numero di fori per viti | 4 |
| Diam. dei fori per viti | 6,6 mm |
CONFiX™ FWS-A 50 gy
| Codice | 31396 |
| EAN | 4251269300318 |
| Unità di imballaggio | 5 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 111 mm |
| Larghezza | 100 mm |
| Altezza | 73 mm |
| Filetto | M50 × 1,5 |
| Colore | grigio (RAL 7011) |
| Numero di fori per viti | 4 |
| Diam. dei fori per viti | 6,6 mm |
CONFiX™ FWS-B 11 bk
| Codice | 31410 |
| EAN | 4251269300325 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 49 mm |
| Larghezza | 45 mm |
| Altezza | 32 mm |
| Colore | nero |
| Dimensione nominale | NW 13 |
| Numero di fori per viti | 3 |
| Diam. dei fori per viti | 4,3 mm |
CONFiX™ FWS-B 11 gy
| Codice | 31411 |
| EAN | 4251269300332 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 49 mm |
| Larghezza | 45 mm |
| Altezza | 32 mm |
| Colore | grigio (RAL 7011) |
| Dimensione nominale | NW 13 |
| Numero di fori per viti | 3 |
| Diam. dei fori per viti | 4,3 mm |
CONFiX™ FWS-B 16 bk
| Codice | 31413 |
| EAN | 4251269300349 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 49 mm |
| Larghezza | 45 mm |
| Altezza | 32 mm |
| Colore | nero |
| Dimensione nominale | NW 17 |
| Numero di fori per viti | 3 |
| Diam. dei fori per viti | 4,3 mm |
CONFiX™ FWS-B 16 gy
| Codice | 31414 |
| EAN | 4251269300356 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 49 mm |
| Larghezza | 45 mm |
| Altezza | 32 mm |
| Colore | grigio (RAL 7011) |
| Dimensione nominale | NW 17 |
| Numero di fori per viti | 3 |
| Diam. dei fori per viti | 4,3 mm |
CONFiX™ FWS-B 21 bk
| Codice | 31416 |
| EAN | 4251269300363 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 67 mm |
| Larghezza | 63 mm |
| Altezza | 41 mm |
| Colore | nero |
| Dimensione nominale | NW 23 |
| Numero di fori per viti | 3 |
| Diam. dei fori per viti | 6,6 mm |
CONFiX™ FWS-B 21 gy
| Codice | 31417 |
| EAN | 4251269300370 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 67 mm |
| Larghezza | 63 mm |
| Altezza | 41 mm |
| Colore | grigio (RAL 7011) |
| Dimensione nominale | NW 23 |
| Numero di fori per viti | 3 |
| Diam. dei fori per viti | 6,6 mm |
CONFiX™ FWS-B 29 bk
| Codice | 31419 |
| EAN | 4251269300387 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 85 mm |
| Larghezza | 76 mm |
| Altezza | 51 mm |
| Colore | nero |
| Dimensione nominale | NW 29 |
| Numero di fori per viti | 4 |
| Diam. dei fori per viti | 6,6 mm |
CONFiX™ FWS-B 29 gy
| Codice | 31420 |
| EAN | 4251269300394 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 85 mm |
| Larghezza | 76 mm |
| Altezza | 51 mm |
| Colore | grigio (RAL 7011) |
| Dimensione nominale | NW 29 |
| Numero di fori per viti | 4 |
| Diam. dei fori per viti | 6,6 mm |
CONFiX™ FWS-B 36 bk
| Codice | 31422 |
| EAN | 4251269300400 |
| Unità di imballaggio | 5 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 97 mm |
| Larghezza | 92 mm |
| Altezza | 56 mm |
| Colore | nero |
| Dimensione nominale | NW 37 |
| Numero di fori per viti | 4 |
| Diam. dei fori per viti | 6,6 mm |
CONFiX™ FWS-B 36 gy
| Codice | 31423 |
| EAN | 4251269300417 |
| Unità di imballaggio | 5 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 97 mm |
| Larghezza | 92 mm |
| Altezza | 56 mm |
| Colore | grigio (RAL 7011) |
| Dimensione nominale | NW 37 |
| Numero di fori per viti | 4 |
| Diam. dei fori per viti | 6,6 mm |
CONFiX™ FWS-B 48 bk
| Codice | 31425 |
| EAN | 4251269300424 |
| Unità di imballaggio | 5 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 111 mm |
| Larghezza | 100 mm |
| Altezza | 73 mm |
| Colore | nero |
| Dimensione nominale | NW 50 |
| Numero di fori per viti | 4 |
| Diam. dei fori per viti | 6,6 mm |
CONFiX™ FWS-B 48 gy
| Codice | 31426 |
| EAN | 4251269300431 |
| Unità di imballaggio | 5 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 111 mm |
| Larghezza | 100 mm |
| Altezza | 73 mm |
| Colore | grigio (RAL 7011) |
| Dimensione nominale | NW 50 |
| Numero di fori per viti | 4 |
| Diam. dei fori per viti | 6,6 mm |
